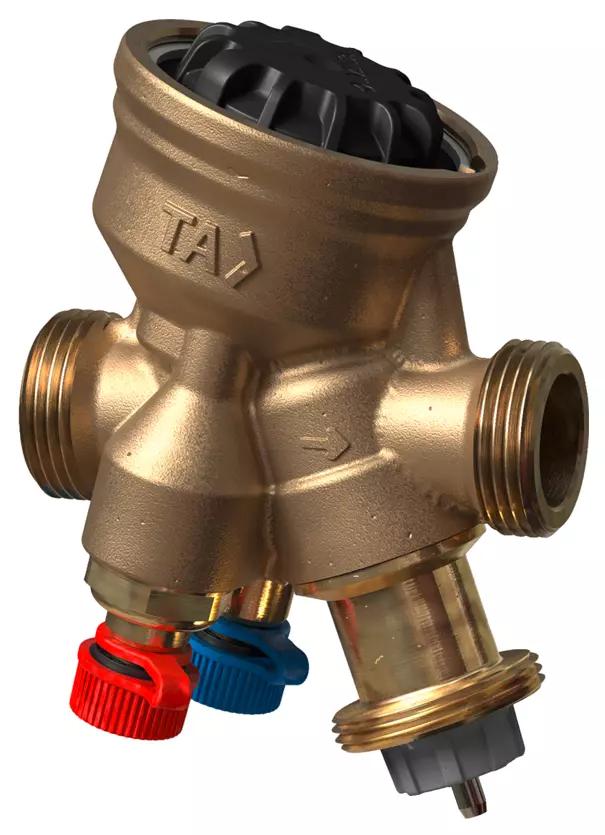

TA-COMPACT-P
Product branding
Klíčové vlastnosti
Přesné hydronické vyvážení
Plynulé nastavení max. průtoku zabraňuje nadprůtoku přes koncové jednotky.
Instalace bez limitů
Štíhlý a kompaktní tvar ulehčuje instalaci, přístup ke všem funkcím z jedné strany ventilu usnadňuje ovládání.
Plná kontrola nad systémem
Přesné měření průtoku a jedinečné diagnostické funkce pro maximální úsporu energie a vysoce spolehlivý systém.
Vysoká spolehlivost
AMETAL® a nerezová ocel zaručuje vysokou odolnost proti korozi a snižuje riziko netěsnosti.
Oblast použití
Soustavy vytápění a chlazení.
Funkce
Regulace
Regulace tlakové diference
Uzavírání (uzavírací ventil pro údržbu zařízení – viz. Třída netěsnosti)
Měření (ΔH, t, q)
Nastavení (max. průtok)
Tlaková třída
PN 16
Třída netěsnosti
Netěsnost ≤ 0,01% z max. qmax (max. nastavení) při správném směru proudění. (Třída IV podle EN 60534-4).
Pohony
Viz. samostatný technický katalog pro pohony EMO T a TA-TRI.
Označení
TA, IMI, PN 16, DN v palcích a směr průtoku.
Šedá hlavice: TA-COMPACT-P a DN. Pro verzi se sníženým průtokem také LF.
Materiál
Těleso ventilu: AMETAL®
Těleso kuželky: AMETAL®
Kuželka: mosaz CW724R (CuZn21Si3P)
Dřík: nerezová ocel
Těsnění sedla: EPDM O-kroužek
Regulátor tlaku: PPS
Membrána: EPDM a HNBR
Pružina: nerezová ocel
O-kroužek: EPDM
AMETAL® je slitina mosazi od IMI Hydronic Engineering odolná proti odzinkování.
Níže uvedená tabulka vám pomůže najít správnou variantu produktu. Pro další informace si, prosím, stáhněte technický list.
