FLOWRETT, TWORETT, TA-UNI
Ventilsystem til 1- og 2-strengsanlæg
Disse ventilsystemer passer til de fleste radiatorer på markedet og er beregnet til 1- og 2-strengsanlæg, med enkel indregulering og fuld kontrol over rumtemperaturen.
Product branding
Produktegenskaber
RVT-ventil (FLOWRETT)
Sikrer problemfri drift og reducerede vedligeholdelsesomkostninger.
Ventil Calypso TRV-3 (TWORETT)
Radiatorventil med forindstilling. For nøjagtig indregulering, problemfri drift og højere komfort.
Små minimums flow (TWORETT)
Fra små til standard flow i samme ventil.
Fordeler TA-UNI
Omstillelig til 1- eller 2-strengs anlæg
Bund- eller sidetilslutning
Ventilen kan vendes, sikrer mere fleksibel installation.
Anvendelsesområde
Varme- og køleanlæg
Funktioner
Forindstilling
Regulering
Afspærring
Dimensioner
DN 10
Trykklasse
PN 10
Differenstryk (ΔpV)
Max. differenstryk:
For at ventilen ikke skal åbne mod lukket termostat: 100 kPa = 1 bar.
Temperatur
Max. arbejdstemperatur: 120°C, med beskyttelseshætte eller aktuator 100°C.
Min. arbejdstemperatur: -10°C
Mærkning
Fordelerne er mærket på ventilhuset med TA samt med pile som viser strømningsretningerne.
FLOWRETT:
RSD 821 låg uden riller.
TWORETT:
RSD 802 låg med riller.
TA-UNI:
Låg uden riller.
Ventildele:
Alle ventildele er mærket på ventilhuset med TA, landekode, pil for strømningsretning, DN og KEYMARK-mærke.

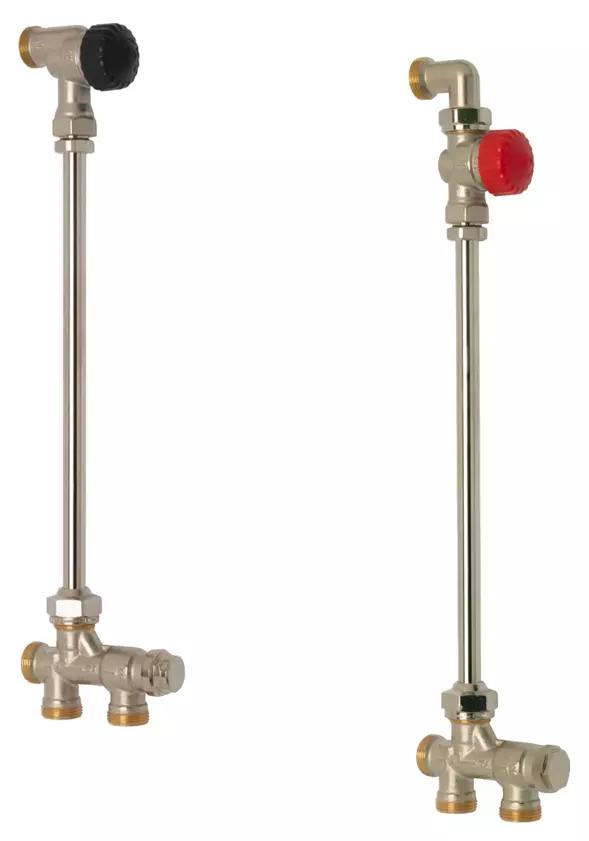

Calypso TRV-3: Rødt beskyttelseshåndhjul. Låsemøtrik mærket med rødt på ventilindsats.
RVT: Sort beskyttelseshåndhjul. Sort pakbøsning.
RVO: Hvid håndhjul. Sort pakbøsning.
Tilslutning mod termostat og aktuator:
IMI Heimeier M30x1,5
Materiale
Fordelere:
Hus: Varmpresset messing
Spindel: Messing
O-ringe: EPDM-gummi
Ventildele:
Ventilhus: Messing
O-ringe: EPDM-gummi
Returfjeder: Rustfrit stål.
RVT/RVO:
Kegle: EPDM-gummi
Ventilindsats: Messing. (Den komplette ventilindsats kan udskiftes med serviceværktøjet uden aftapning af anlægget.)
Spindel: Niro-stålspindel med dobbelt O-ring-tætning. (Den udvendige O-ring kan udskiftes under tryk.)
Calypso TRV-3:
Kegle: NRBR-gummi
Ventilindsats: Messing, PPS (polyfenylensulfid) og SPS (syndiotactic polystyrene). (Den komplette ventilindsats kan udskiftes med serviceværktøjet uden aftapning af anlægget.)
Spindel: Niro-stål med dobbelt O-ring-tætning.
Øvrige:
Mellemrør: Stål
Radiatortilslutning Banjo: Messing.
Øvrige radiatortilslutninger: AMETAL®
AMETAL® er IMI Hydronic Engineering's afzinkningsbestandige legering.
Overfladebehandling
Forniklet.
Tabellen nedenfor hjælper dig med at finde det relevante produkt baseret på nogle udvalgte egenskaber. For mere information, download databladet ovenfor.
