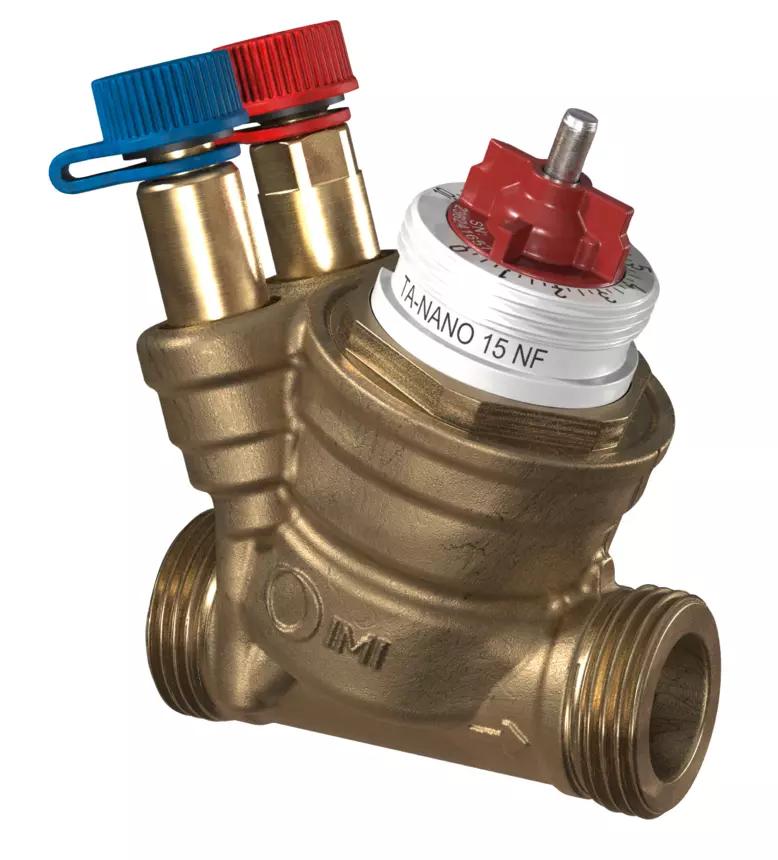

TA-Nano Plus
Trykuafhængig balancerings- og reguleringsventil (PIBCV)
Den trykuafhængig balancerings- og reguleringsventil TA-Nano sikrer optimale egenskaber over en lang levetid. Justerbart maksimalt flow gør det muligt at opnå design flow og eliminerer overflow samt nøjagtig flow regulering. Sammen med vores indreguleringsinstrumenter giver TA-Nano Plus mulighed for avanceret måling og diagnostik.
Product branding
Produktegenskaber
Den mindste PIBCV på markedet, der passer til selv de mest pladsbegrænsede situationer
Superkompakt og let forenkler installationen.
Nøjagtig hydronisk balance
Trinløs justerbar indstilling af max. flow forhindrer overflow gennem terminal units.
Optimal regulering i anlægget
Præcis flowmåling og unikke diagnostiske funktioner giver ultimative energibesparelser og et yderst pålideligt system.
Præcis indstilling og nem idriftsættelse
Ventilposition synlig, når aktuatoren er monteret, nem ventilidentifikation med farvekodning.
Høj pålidelighed
Fremstillet i høj korrosionsbestandig AMETAL®, stærk modstandsdygtighed over for snavs og 100 % lukket ved afspærring.
Anvendelsesområde
Varme- og køleanlæg
Funktioner
Regulering
Differenstrykregulering
Afspærring (til brug under vedligeholdelse af anlægget)
Måling (ΔH, t, q)
Forindstilling (maks. flow)
Gennemskylning
Dimensioner
DN 10-25
Trykklasse
PN 25
Differenstryk (ΔpV)
Max. differenstryk (ΔpVmax ):
600 kPa = 6 bar
Min. differenstryk (ΔpVmin ):
DN 10 NF/15 LF/15 NF: 15 kPa = 0,15 bar
DN 15 HF: 20 kPa = 0,20 bar
DN 20 NF: 18 kPa = 0,18 bar
DN 20 HF: 30 kPa = 0,30 bar
DN 25 NF: 25 kPa = 0,25 bar
(Gælder for position 10, helt åben. Andre indstillinger kræver mindre differenstryk. Beregnes med softwaren HySelect.)
ΔpVmax = Det maksimalt tilladte trykfald over ventilen for at opfylde alle angivne egenskaber.
ΔpVmin = Det nødvendige trykfald over ventilen for korrekt differenstrykregulering.
Flowområde
(qmax ) Dimensionerede flow kan indstilles inden for flowområderne:
DN 10 NF: 19 - 190 l/h
DN 15 LF: 29 - 290 l/h
DN 15 NF: 55 - 550 l/h
DN 15 HF: 105 - 1050 l/h
DN 20 NF: 110 - 1100 l/h
(DN 20 HF: 160 - 1600 l/h)
(DN 25 NF: 220 - 2200 l/h)
qmax = l/h ved respektiv indstilling og fuldt åben reguleringskegle.
LF = små flow
NF = normale flow
HF = større flow
Temperatur
Max. arbejdstemperatur: 120°C
Min. arbejdstemperatur: -10°C
Medier
Vand og glykolblandet vand (0-57%).
Karakteristik
Lineær, primært til on/off regulering.
Lækageflow
(klasse VI jf. EN 60534-4).
Tæt pakning
Løftehøjde
4 mm
Aktuatorer
Se separat information om EMO T, EMO TM, TA-TRI og TA-Slider 160.
Mærkning
IMI, PN, DN og pil for strømningsretning. Indsats: TA-Nano, DN (+LF/NF/HF)
LF: Rød indsats.
NF: Hvid indsats.
HF: Grå indsats.
Tilslutning
Udvendigt gevind i henhold til ISO 228.
Indvendigt gevind efter ISO 7.
Tilslutning af aktuator:
M30x1.5
Materiale
Ventilhus: AMETAL®
Ventilindsats: AMETAL® og PPS
Kegle: PPS
Spindel: Rustfast stål
Spindeltætning: O-ring i EPDM
Δp-indsats: Messing CW614
Membran: EPDM
Fjedre: Rustfast stål
O-ringe: EPDM
Forindstillingshåndhjul: PA
Måleudtag: AMETAL®
Tætninger: EPDM
Hætter: Polyamid og TPE
AMETAL® er IMI’s afzinkningsbestandige legering.
