TA-Slider 160 T-2T

TA-Slider 160 T-2T

Digitalt konfigurerbar, proportional push aktuator med mulighed for temperaturmåling – 160/200 N

Digitalt konfigurerbare aktuatorer med mulighed for temperaturmåling og -drift, til brug som en terminalenhedsaktuator monteret på en PIBCV til tackling af ΔT-syndrom eller til håndtering af changeover baseret på T-fremløb eller ΔT-tegndetektion. Med et bredt udvalg af indstillingsmuligheder sikrer stor fleksibilitet ved tilpasning af parametre på stedet. Fuldt programmerbar binær indgang, relæ og justerbar maksimal ventil løftehøjde giver nye muligheder for avanceret hydronisk regulering og indregulering.

Teknisk specifikationTA-Slider_160_T-2T_DK_low.pdf

Product branding

imi_ta

Produktegenskaber

Valgfri ΔT- og temperaturreturbegrænsning
Optimer effektiviteten af dine produktionsenheder ved at sikre optimalt temperatursæt.

Praktisk, pålidelig opsætning
Fuldt programerbar med smartphone via Bluetooth ved hjælp af TA-Dongle.

Change-over funktionalitet
Skift mellem varme-/køleflow i henhold til indgangssignalet eller automatisk på baggrund af fremløbstemperatur eller ΔT.

Enkel fejlsøgning
Gemmer de seneste 10 fejl for at gøre det hurtigt at finde anlægsfejl.

Hurtig kopiering af indstillinger
Konfiguration af opsætning kan kopieres hurtigt fra TA-Dongle til flere identiske TA-Slider aktuatorer.

Funktioner

Automatisk change-over funktion

Forsinket opstart

ΔT og retur temperaturbegrænsning

Diagnosticering/Logning

Fejlsikker position

Manuel overstyring (TA-Dongle)

Indstilling af mindste løftehøjde

Visning af tilstand, status og position

Proportional regulering

Læsning (fremløb/retur temperature, ΔT, position)

Selvjusterende kraft

Detektering af løftehøjde

Indstilling til begrænset løftehøjde

Beskyttelse mod ventilblokering

Registrering af ventiltilstopning

Temperatur

Max. medium temperatur: 120°C

Driftsmiljø: 0°C – +50°C (5-95%RH, ikke-kondenserende)

Opbevaringsmiljø: -20°C – +70°C (5-95%RH, ikke-kondenserende)

Absolut temperatur

PT1000 Klasse AA: ±0,1°C ved 0°C

PT1000 Klasse B: ±0,3°C ved 0°C

Reguleringshastighed

10 s/mm

Forsyningsspænding

24 VAC/VDC ±15%. Frekvens 50/60 Hz ±3 Hz.

Effektforbrug

Drift: < 1,3 VA (VAC); < 0,7 W (VDC)

Standby: < 0,5 VA (VAC); < 0,25 W (VDC)

Indgangssignal

0(2)-10 VDC, Ri 47 kΩ.

0,33 Hz lavpasfilter.

Justerbar hysterese følsomhed 0,1-0,5 VDC.

Standardindstilling: Proportional 0-10 VDC.

Proportional: 0-10, 10-0, 2-10 eller 10-2 VDC.

Proportional dual-range (for change-over): 0-3.3 / 6.7-10 VDC, 2-4.7 / 7.3-10 VDC, 0-4.5 / 5.5-10 VDC eller 2-5.5 / 6.5-10 VDC.

Proportional split-range: 0-5, 5-0, 5-10 eller 10-5 VDC. 0-4.5, 4.5-0, 5.5-10 eller 10-5.5 VDC. 2-6, 6-2, 6-10 eller 10-6 VDC.

Udgangssignal

0(2)-10 VDC, max. 8 mA, min. 1.25 kΩ.

Standardindstilling: Proportional 0-10 VDC.

Intervaller: Se “Indgangssignal”.

Karakteristik

Standardindstilling: Lineær.

Lineær, EQM 0,25 og spejlvendt EQM 0,25.

Målenøjagtighed

Temperatursensorlomme: Klasse AA

I måleudtag: Klasse B

Overflademonteret: Klasse B

T-version

1 binær indgang, maks. 100 Ω, kabel maks. 10 m eller skærmet.

1 formonteret PT1000, der skal indsættes i ventilens måleudtag.

Udgangssignal

2T-version

1 binær indgang, maks. 100 Ω, kabel maks. 10 m eller skærmet.

Udgangssignal

1 forudmonteret kabel med mulighed for tilslutning af 2 PT1000 (se afsnittet "Temperatursensorer”)

Tidskonstant τ (63%)

I måleudtag: 5s

Overflademonteret: 20s

Temperatursensorlomme: 9s

Slaglængde

6,9 mm

Automatisk registrering af ventilvandring (autotilpasning af løftehøjde).

Standard

EN 60730

Støjniveau

Max. 30 dBA

Mærkning

Mærke: IMI TA, CE, produktnavn, art.nr. og teknisk specifikation.


Farve

Hvid RAL 9016, grå RAL 7047.

Moment

160/200 N

Selvjusterende til aktuelle IMI ventiler.

Tilslutning til ventil

Omløber M30x1,5.

Temperatur sensor kabel

2T-version: Længde, se afsnittet "Temperatursensorer”.

Halogenfri, brandklasse IEC 60332-3-24 (cat. C).

T-version: Længde 160 mm.

Kabler

1, 2 eller 5 m.

Halogen fri med wire endemuffer.

Brandklasse: B2ca – s1a, d1, a1 i henhold til EN 50575.

Type LiYY, 5x0.25 mm2.

Materiale

Kappe: PC/ABS GF8
Hus: PA GF40.
Omløber: Forniklet messing.
Kabler: Halogenfrie

Kapslingsgrad

IP54 (alle retninger) (I henhold til EN 60529)

Beskyttelsesklasse

III (SELV)

(I henhold til EN 61140)

Vægt

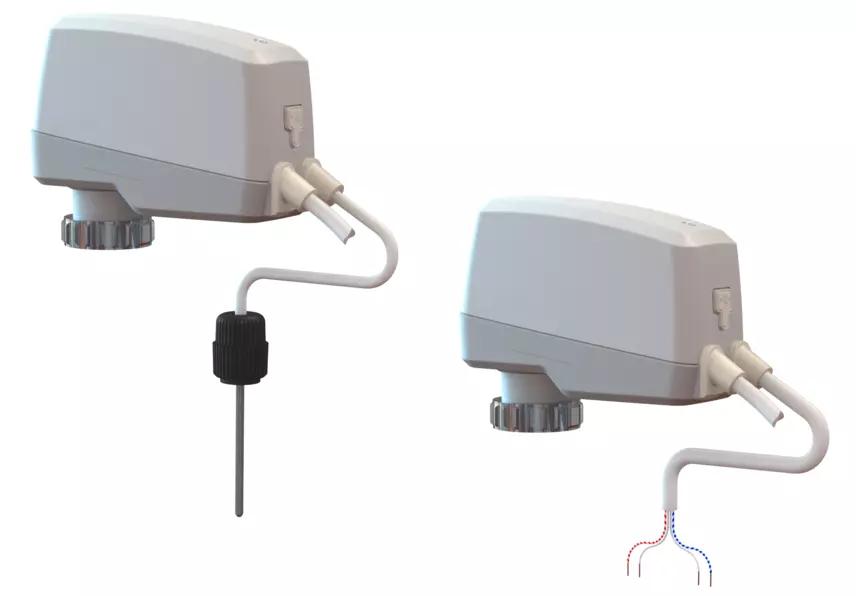

TA-Slider 160 2T: 0,29 kg, 1 m kabel 0,34 kg, 2 m kabel 0,49 kg, 5 m kabel

TA-Slider 160 T: 0,24 kg, 1 m kabel 0,29 kg, 2 m kabel 0,44 kg, 5 m kabel

Certificering og direktiver

EMC-D. 2014/30/EU: EN 60730-1, -2-14.

LV-D. 2014/35/EU: EN 60730-1, -2-14.

RoHS-D. 2011/65/EU: EN 63000

Tabellen nedenfor hjælper dig med at finde det relevante produkt baseret på nogle udvalgte egenskaber. For mere information, download databladet ovenfor.
