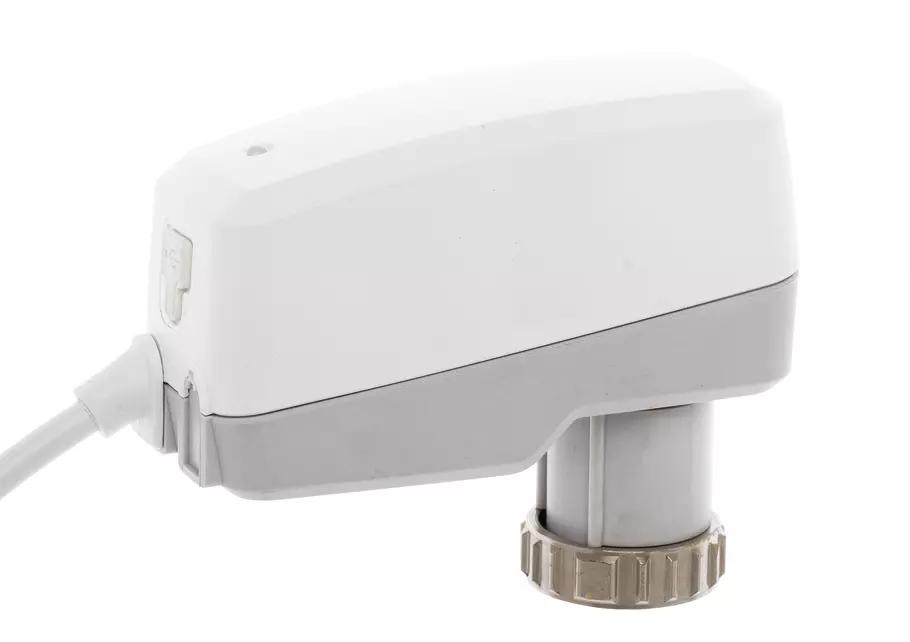

TA-Slider 500
Digitalt konfigurerbar, proportional push-pull aktuator – 500/300 N
Digitalt konfigurerbare aktuatorer med et bredt udvalg af indstillingsmuligheder sikrer stor fleksibilitet ved tilpasning af parametre på stedet. Fuldt programmerbar binær indgang, relæ og justerbar maksimal ventil løftehøjde giver nye muligheder for avanceret hydronisk regulering og indregulering.
Product branding
Produktegenskaber
Praktisk, pålidelig opsætning
Fuldt programerbar med smartphone via Bluetooth ved hjælp af TA-Dongle.
Fuldt programerbar
Mere end 200 opsætningsalternativer giver mulighed for konfiguration af indgangs- og udgangssignaler, binær indgang, relæ, karakteristik og mange andre parametre.
Enkel fejlsøgning
Gemmer de seneste 10 fejl for at gøre det hurtigt at finde anlægsfejl.
Hurtig kopiering af indstillinger
Konfiguration af opsætning kan kopieres hurtigt fra TA-Dongle til flere identiske TA-Slider aktuatorer.
Temperatur
Driftsmiljø: 0°C – +50°C (5-95%RH, ikke-kondenserende)
Opbevaringsmiljø: -20°C – +70°C (5-95%RH, ikke-kondenserende)
Reguleringshastighed
4 eller 6 s/mm.
Standardindstilling: 4 s/mm.
Forsyningsspænding
24 VAC/VDC ±15%. Frekvens 50/60 Hz ±3 Hz. CO-version: 24 VAC ±15%. Frekvens 50/60 Hz ±3 Hz.
Effektforbrug
Drift: < 3.2 VA (VAC); < 1.6 W (VDC)
Standby: < 1.3 VA (VAC); < 0.6 W (VDC)
I/O-version:
Drift: < 3.6 VA (VAC); < 1.7 W (VDC)
Standby: < 1.3 VA (VAC); < 0.6 W (VDC)
Plus-version:
Drift: < 4.0 VA (VAC); < 1.9 W (VDC)
Standby: < 1.3 VA (VAC); < 0.6 W (VDC)
Indgangssignal
0(2)-10 VDC, Ri 47 kΩ.
Justerbar hysterese følsomhed 0,1-0,5 VDC. 0,33 Hz lavpasfilter.
Standardindstilling: Proportional 0-10 VDC.
Proportional: 0-10, 10-0, 2-10 eller 10-2 VDC.
Proportional dual-range (for change-over): 0-3.3 / 6.7-10 VDC, 10-6.7 / 3.3-0 VDC, 2-4.7 / 7.3-10 VDC eller 10-7.3 / 4.7-2 VDC.
Proportional split-range: 0-5, 5-0, 5-10 eller 10-5 VDC. 0-4.5, 4.5-0, 5.5-10 eller 10-5.5 VDC. 2-6, 6-2, 6-10 eller 10-6 VDC.
Udgangssignal
Standardindstilling: Proportional 0-10 VDC.
I/O, Plus versions: 0(2)-10 VDC, max. 8 mA, min. 1.25 kΩ.
Intervaller: Se “Indgangssignal”.
Slaglængde
16,2 mm
Automatisk registrering af ventilvandring (autotilpasning af løftehøjde).
Støjniveau
Max. 30 dBA
Mærkning
Mærke: IMI TA, CE, produktnavn, art.nr. og teknisk specifikation.
Farve
Hvid RAL 9016, grå RAL 7047.
Moment
Pull 300 N
Push 500 N
Tilslutning til ventil
Omløber M30x1,5.
Kabler
1, 2 eller 5 m. Halogen fri med wire endemuffer.
Brandklasse: B2ca – s1a, d1, a1 i henhold til EN 50575.
TA-Slider 500: type LiYY, 3x0.25 mm2.
TA-Slider 500 I/O: type LiYY, 5x0.25 mm2.
TA-Slider 500 Plus: type LiYY, 5x0.25 mm2 og relækabel type H03VV-F, 3x0.75 mm2.
Materiale
Kappe: PC/ABS GF8
Hus: PA GF40.
Omløber: Forniklet messing.
Kapslingsgrad
IP54 (alle retninger) (I henhold til EN 60529)
Beskyttelsesklasse
(I henhold til EN 61140)
III TA-Slider 500, 500 I/O (SELV)
II TA-Slider 500 Plus (beskyttende isolering)
Certificering og direktiver
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
LV-D. 2014/35/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 63000
