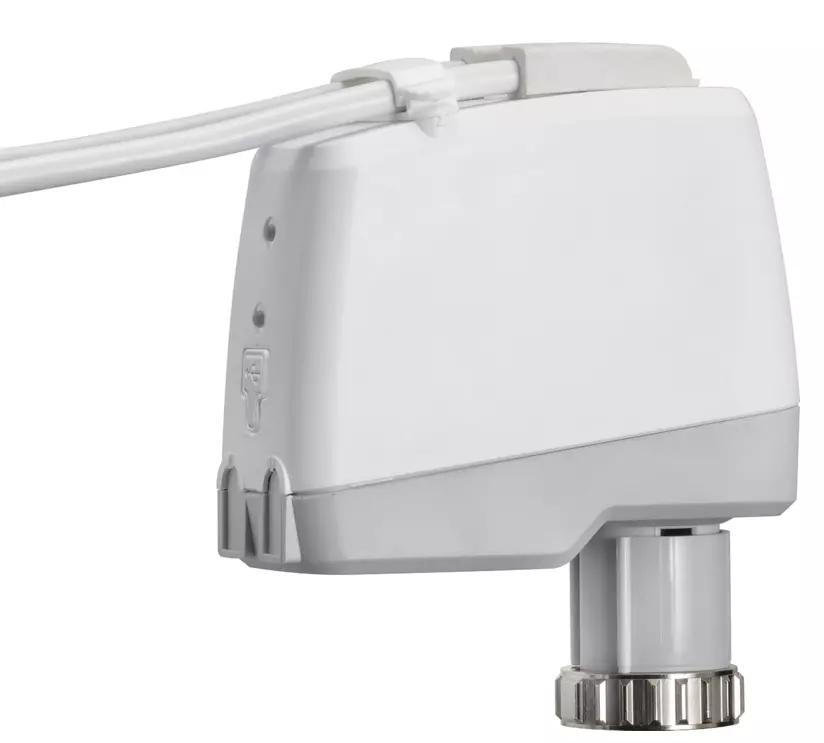

TA-Slider 500 BACnet/Modbus
Digital konfigurierbarer stetiger Push/Pull-Stellantrieb für Bus-Kommunikation mit BACnet MS/TP oder Modbus RTU – 500/300 N
Digital konfigurierbare Stellantriebe für Bus-Kommunikation mit BACnet MS/TP oder Modbus RTU mit vielen Einstellmöglichkeiten garantieren eine außerordentlich flexible Anwendung sowie eine einfache Anpassung an die Gegebenheiten vor Ort. Der frei programmierbare Digitaleingang, Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich.
Hauptmerkmale
Einfache, zuverlässige Einstellung
Mit dem Smartphone können via Bluetooth und TA-Dongle alle Einstellungen individuell angepasst werden.
Frei konfigurierbar
In mehr als 200 Einstelloptionen können Ein- und Ausgangssignale, Digitaleingang, Relais, Charakteristik und viele weitere Parameter konfiguriert werden.
Einfache Diagnose
Aufzeichnung der letzten 10 Fehler, so dass Systemfehler schnell gefunden werden.
Schnelles vervielfältigen von Parametereinstellungen
Mit dem TA-Dongle können idente Stellantriebe durch Duplikation rasch mit den Einstellparametern versorgt werden.
Geräuschpegel
Max. 30 dBA
Spannungsversorgung
24 VAC/VDC ±15%. Frequenz 50/60 Hz ±3 Hz.
Ventilanschluss
M30x1,5, Rändelmutter.
Schutzart
IP54 in allen Richtungen (gemäß EN 60529)
Temperatur
Max. Mediumtemperatur: 120 °C
Betriebsbedingungen: 0 °C – +50 °C (5 - 95 % RH, nicht kondensierend)
Lagerbedingungen: -20 °C – +70 °C (5 - 95 % RH, nicht kondensierend)
Eingangssignal
0(2)-10 VDC, Ri 47 kΩ.
0,33 Hz Tiefpassfilter.
Hysterese des Eingangssignales einstellbar zw. 0,1 und 0,5 VDC.
Durch BACnet/Modbus oder im hybrid Regelungsfall
Werkseinstellung: Über den BACnet/Modbus. Wird der Hybrid Modus gewählt, ist das stetige Regelsignal 0 – 10 VDC voreingestellt.
Stetig: 0-10, 10-0, 2-10 oder 10-2 VDC.
Stetig/Dual-Range (für Change-Over): 0-3.3 / 6.7-10 VDC, 2-4.7 / 7.3-10 VDC, 0-4.5 / 5.5-10 VDC oder 2-5.5 / 6.5-10 VDC.
Stetig/Split-Range: 0-5, 5-0, 5-10 oder 10-5 VDC. 0-4.5, 4.5-0, 5.5-10 oder 10-5.5 VDC. 2-6, 6-2, 6-10 oder 10-6 VDC.
Stellgeschwindigkeit
4 oder 6 s/mm.
Werkseinstellung: 4 s/mm.
Ausgangssignal
BACnet/Modbus
Stellkraft
Pull 300 N
Push 500 N
Schutzklasse
III (SELV)
(gemäß EN 61140)
Hub
16,2 mm
Automatische Ventilhuberkennung (Hubanpassung).
Zertifizierung und Direktiven
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
LV-D. 2014/35/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 63000
Kabel
Extra steckerfertige Kabel (siehe Zusätzliches Zubehör).
Type LiYCY 5x0.34 mm2 (Kabeln A und B) und Type LiYY 6x0.34 mm2 (Kabel C).
Halogenfrei, Brandschutzklasse B2ca – s1a, d1, a1 gemäß EN 50575.
Relaisanschlusskabel (R24-Version):
Type LiYY 3x0.34 mm2.
1, 2 oder 5 m. Mit Adernendhülsen.
Halogenfrei, Brandschutzklasse B2ca – s1a, d1, a1 gemäß EN 50575.
Farben
Weiß RAL 9016, grau RAL 7047.
Kennzeichnung
Etikette: IMI TA, CE, Produktbezeichnung, Artikel-Nr. und technische Spezifikation.
Werkstoffe
Deckel: PC/ABS GF8
Gehäuse: PA GF40.
Rändelmutter: Messing, vernickelt.
Leistungsaufnahme
Betrieb: < 3.0 VA (VAC); < 1.5 W (VDC)
Standby: < 1.5 VA (VAC); < 0.75 W (VDC)
