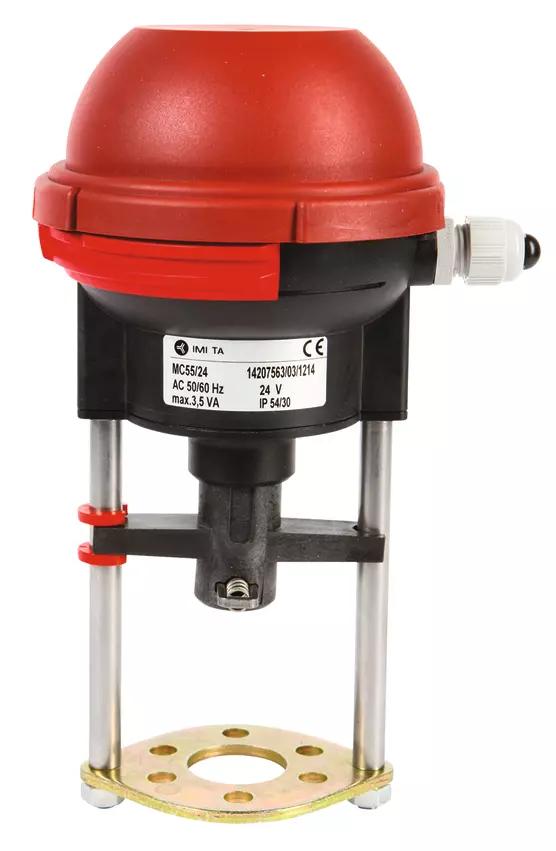

TA-MC55Y
Servomoteurs proportionnels hautes performances – 600 N
Servomoteurs proportionnels hautes performances avec adaptation automatique de la course assurant une régulation précise, modulante ou 3 points, lorsqu'ils sont utilisés avec des vannes à 2 ou 3 voies IMI Hydronic Engineering.
Product branding
Caractéristiques principales
Simple à mettre en service
La mesure et l’adaptation automatique de la course de la vanne et la coupure en fin de course contribuent à réduire le temps de mise en service tout en protégeant la vanne et le servomoteur d’une surcharge.
Maintenance simple
Commande manuelle de secours.
Simple à configurer
Les valeurs des paramètres peuvent être modifiées facilement.
Fonctions
Régulation modulantes
Température
Température ambiante maxi.: 60°C
Température ambiante mini.: 0°C
Temps de manoeuvre
9 ou 5 s/mm
Tension d'alimentation
24 VAC/VDC* ±10% Fréquence 50-60 Hz ±5% *) VDC - Tension en courant continu.
Puissance absorbée
24 V: 3,5 VA
230 V: 7 VA
115 V: 7 VA
Signal d'entrée
0(2)-10 VDC, R i ~77 kΩ, 0(4)-20 mA, R i ~510 Ω.
Le sens du signal et le point de départ réglable par switches.
Signal de recopie
0-10 VDC, max. 8 mA, min. 1,2 kΩ
Course
Détection automatique de la course de la vanne.
Max. 20 mm
Marquage
IMI TA, CE, No d'article, dénomination du produit et caractéristiques techniques.
Couleur
Corps noir et capot rouge.
Force de manoeuvre
600 N
Montage sur la vanne
Fixation simple sur la vanne par des vis M8. Pour certains types de vannes, un adaptateur peut être nécessaire. Les informations sur les adaptateurs se trouvent dans les fiches techniques des vannes.
Indice de protection
Fonctionnement automatique : IP 54 Fonctionnement manuel : IP 30
Classe de protection
115 V: II
230 V: II
24 V: III
(suivant norme EN 60730)
Le tableau ci-dessous vous aide à trouver le produit approprié en fonction de sa variante. Pour plus de détails, veuillez télécharger la fiche technique ci-dessus.
