CIC Dynamique TBV-C

CIC Dynamique TBV-C

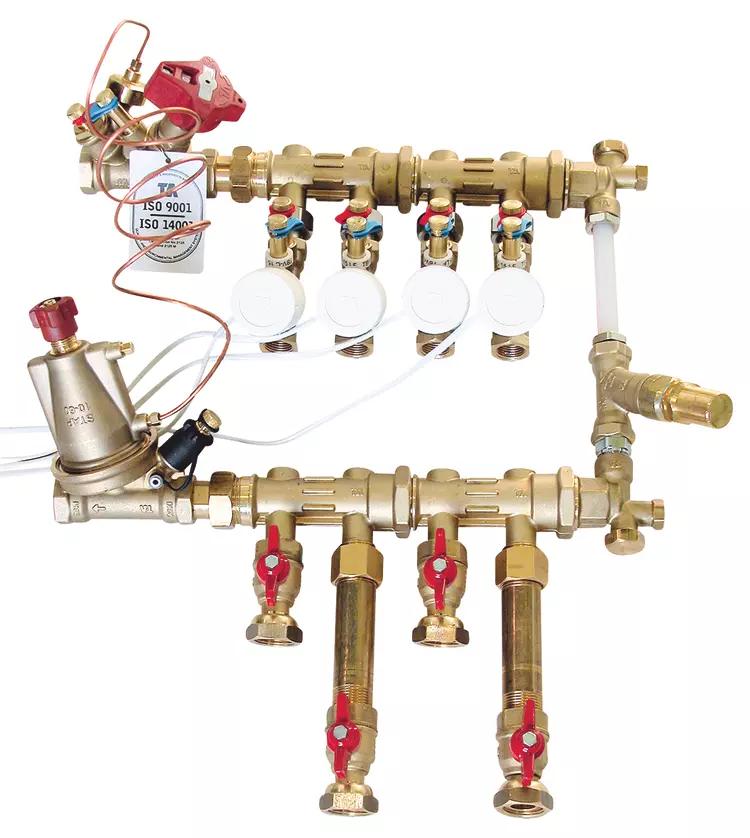

Module thermique d’appartement

Le module thermique d’appartement Dynamique TBV-C TA permet, à partir d’une chaufferie collective, de rendre le système de chauffage de chaque appartement individuel. Le contrôle de la température ambiante par un thermostat, ainsi que la répartition des frais de chauffage, se feront de façon individuelle pour chaque appartement. Entre autres avantages, ce module ne nécessite pas l’installation d’une pompe par appartement et son encombrement est très faible. Les modules d’appartements CIC sont assemblés et livrés depuis la France.

Spécifications techniquesCIC_Dynamique_TBV-C_FR_low.pdf

Product branding

imi_ta

Caractéristiques principales

Conception facilitée

Évite l'interaction entre les différents étages

Equilibrage simplifié

Fait par ajustement du régulateur de pression différentielle

Débit de chaque appartement protégé

Mesuré et ajusté avec les vannes 2 voies TBV-C

Mise en oeuvre simplifié

Aucune vanne d'équilibrage de pied de colonne ou de réseau n'est nécessaire

Applications

Installation de chauffage, bitube, monotube ou plancher chauffant, pour appartements.

Dimensions

STAP DN 20 ou 25

TBV-C DN 15

Classe de pression

PN 16

Plages de débit

Débit maximal* par appartement pour une Δp de 3 kPa :
160 l/h (TBV-C LF DN 15)
320 l/h (TBV-C NF DN 15)
Débit maximal* conseillé par module :
DN 20 : 700 l/h (STAP DN 20)
DN 25 : 1300 l/h (STAP DN 25)

*) Les débits maximums conseillés permettent de limiter la perte de charge du module CIC à moins de 1 mCE afin de limiter la consommation des pompes conformément à la réglementation thermique 2012.

Température

Température de service maxi: 120°C

Température de service mini: -10°C

Notes

Attention:

Lors de la commande, veuillez faire suivre le numéro de référence du CIC par «Gauche» ou « Droite » en fonction du raccordement souhaité et en «Haut » ou en «Bas » suivant le montage des compteurs. Exemple : « CIC-Dyn-STAP 20-TBV-C-4-Gauche-Bas » est un CIC 4 départs raccordés à gauche avec les compteurs raccordés vers le bas.

Matériaux

Distributeurs : AMETAL®
Etanchéité : Caoutchouc EPDM
Vanne STAP : AMETAL®
Vanne STAD : AMETAL®
Vanne TBV-C : AMETAL®

Pour des informations supplémentaires sur les vannes STAP, STAD et TBV-C, voir les documentations techniques correspondantes.

Le tableau ci-dessous vous aide à trouver le produit approprié en fonction de sa variante. Pour plus de détails, veuillez télécharger la fiche technique ci-dessus.
