Kit Hydrocâblé IMI Heimeier
Robinet thermostatique double réglage avec raccordement à sertir ou à glissement

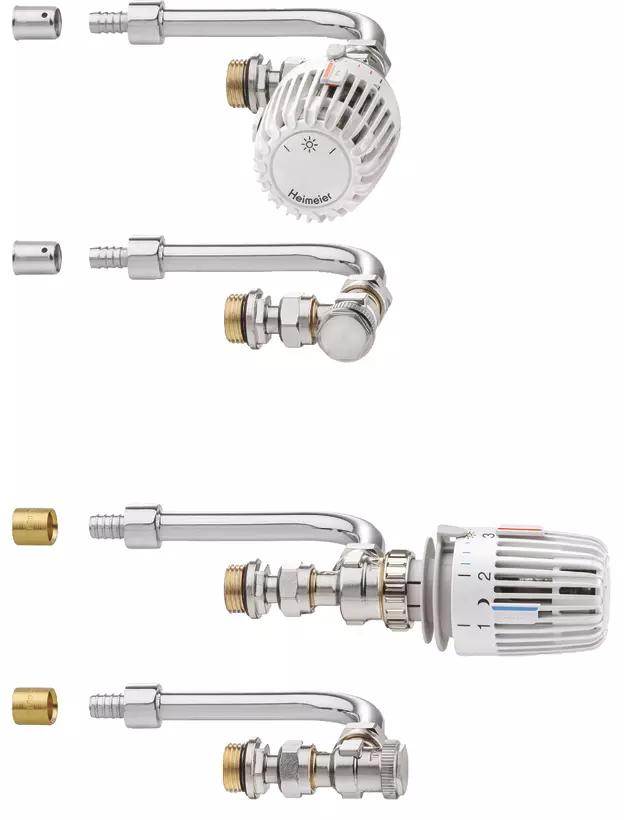

Le Kit hydrocâblé est destiné aux installations de chauffage bitube par radiateur. Les coudes permettent un raccordement “invisible” à l’arrière du radiateur. Le raccordement sur tube PER 12x1,1 s’effectue par sertissage ou glissement. Les kits comprennent le robinet thermostatique, le coude d’isolement, les coudes chromés, les raccords PER et la tête thermostatique K.
Product branding
Caractéristiques principales
Montage en équerre ou en équerre inversée avec le même modèle
Pour différentes options d'installation
Glissement pour tube PER raccord à sertir ou à glissement
Pratique et rapide à installer
Entraxe de 45 ou 75 mm
Pour toutes les épaisseurs de radiateurs panneaux acier
Applications
Systèmes de chauffage.
Fonctions
Isolement
Régulation
Dimensions
DN 15
Dimensions (DN)
15
Classe de pression
PN 10
Température
Température de service maxi :90°C
Température de service mini. : -10°C
Tête thermostatique
Position anti-gel.
Forte puissance, faible hystérésis, temps de fermeture optimal.
Hystérésis 0,15 K.
Influence de la pression différentielle 0,2.
Influence de la température du fluide 0,3 K.
Tête thermostatique K avec bulbe liquide.
Température de capteur max. 50°C.
Répond à toutes les exigences des normes allemandes EnEV et DIN v 4701-10.
Peinture blanche RAL 9016 avec impression des graduations.
Numéros de réglages de 1 à 5.
Plage de réglage 6°C - 28°C.
Régulation stable, même dans le cas d'une faible bande proportionnelle calculée (<1K).
Limitation de la course.
Constante de temps 19 min.
Deux clips limiteurs pour économiser l'énergie.
Marquage
TAH, flèche de sens d'écoulement. II-Désignation. Couvercle protecteur noir.
Raccord à la tête thermostatique et au servomoteur
IMI Heimeier M30x1,5
Raccordement des tuyauteries
Agréés CSTB
Avec raccords à sertir ou avec raccords à glissement pour tube PER Ø12x1,1.
Matériaux
Traitement de surface
Le corps du robinet et les raccords sont nickelés.
Le tableau ci-dessous vous aide à trouver le produit approprié en fonction de sa variante. Pour plus de détails, veuillez télécharger la fiche technique ci-dessus.
