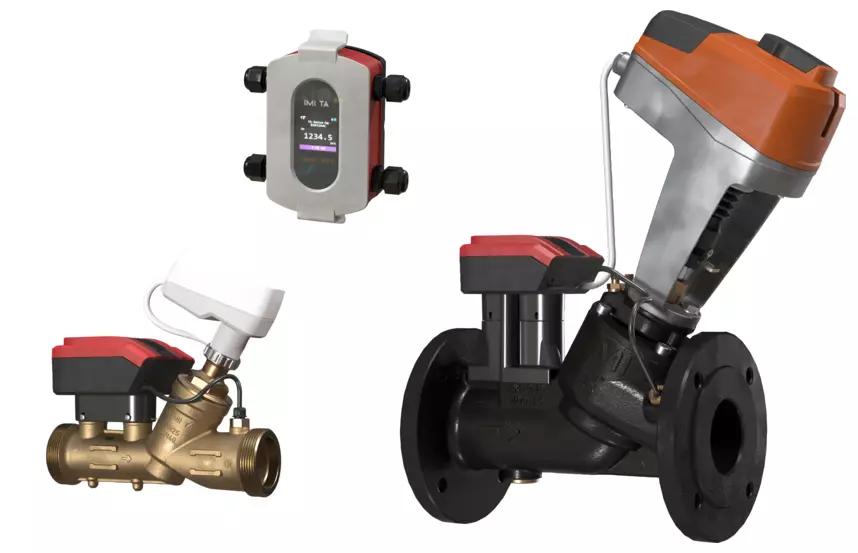

TA-Smart-Dp

Régulateur de pression différentielle électronique avec mesure de débit, de température et de puissance

La technologie de mesure du débit par ultrasons combinée à des capacités d'algorithmes uniques offrent les meilleures performances de régulation de sa catégorie. La TA-Smart-Dp est conçue pour maintenir une pression différentielle stable dans un circuit. Cela permet de réunir des conditions précises et stables afin d'obtenir une excellente autorité pour les vannes de régulation modulantes ; de plus, cela limite le bruit et simplifie la procédure d'équilibrage. Son design compact et sa configuration rapide réduisent le temps d'installation et de mise en service.

Spécifications techniquesTA-Smart-Dp_FR_low.pdf

Telecharger BIM

Caractéristiques principales

Contrôle précis et stable de la pression différentielle

Fournit la pression différentielle souhaitée assurant un équilibrage précis.

Connexion cloud (option)

Accès rapide à distance aux données et aux paramètres de configuration permettant de vérifier et d'ajuster les performances du circuit.

Haute précision de la mesure

Haute précision de la mesure du débit et de la température dans toutes les configurations (type de fluide et température) sur toute la plage du débit.

Compacte et composants limités

Réduit le temps d'installation et les contraintes d'espace, facilitant l'installation en rénovation.

Configuration rapide et fiable

Entièrement personnalisable et pouvant être mis en service à l'aide d'un appareil compatible Bluetooth, elle réduit le temps de mise en service et de diagnostic.

Diagnostics rapide

La mesure en continue (débit, température, puissance ...) permet une identification précise des erreurs dans les circuits hydroniques.

Polyvalence en communication

Numérique (Modbus, BACnet et MQTT) et analogique (0(2)-10 VDC ou 0(4)-20 mA).

Applications

Installations de chauffage et de refroidissement.

Fonctions

Mesure (débit, puissance, énergie, température départ/retour, ΔT, position)

Régulateur de pression différentielle

Mesure (ΔpL)

Préréglage Δp quelque soit la charge (ΔpL)

Tension d'alimentation

24 VAC/VDC ±15%. Fréquence 50/60 Hz ±3 Hz.

Indice de protection

IP54 (suivant norme EN 60529)

Fluide

Eau ou fluides neutres, eau glycolée (0-57%).

Sans fil

Thread

Bluetooth basse consommation (BLE)

Température

Température de service maxi. : 110°C

Température de service mini. : -10°C

Environnement opérationnel : 0°C – +50°C (5-95%HR, sans condensation)

Environnement de stockage : -20°C – +70°C (5-95%HR, sans condensation)

Signal d'entrée

BACnet/Modbus

Taux de fuite

DN 15-50 : Taux de fuite < 0,01 % de qnom avec le bon sens de circulation (Classe IV selon EN 60534-4)

DN 65-125 : Etanche avec le bon sens de circulation (Classe V selon EN 60534-4)

Signal de recopie

0(2)-10 VDC, max. 8 mA, min. 1.25 kΩ.

BACnet/Modbus

Classe de pression

DN 15-50: PN 25

DN 65-125: PN 16, PN 25

Capteur Dp

18-33 VDC ou 24 VAC +15/-10 % (0-10 V)

Raccordement des tuyauteries

DN 15-50 : Filetage conforme à ISO 228.

DN 65-125 : Brides conforme à EN-1092-2, type 21. Longueur face-à-face conforme à EN 558, série 1.

Classe de protection

(suivant norme EN 61140)

Traitement de surface

DN 15-50 : Non traité

DN 65-125: Peinture électrophorétique

Dp sensor

Température de service mini. : -15°C

Environnement opérationnel : -15°C – +80°C (5-95%HR, sans condensation)

Température de service maxi. : 80°C

Environnement de stockage : -40°C – +80°C (5-95%HR, sans condensation)

Câble de la sonde de température

Câble sans halogène de 10 m sur demande.

DN 15-50 : 3 m sans halogène

DN 65-125 : 5 m sans halogène

Certification et directives

EMC-D. 2014/30/EU: EN 60730-1, -2-14.

Dp sensor: CE certification EN 61326-2-3.

PED: 2014/68/EU

Norme de produit EN 60730-x.

Matériaux

DN 15 - 50 :

Corps : AMETAL®

Mécanisme : AMETAL®

Cône : AMETAL® et PTFE

Tige : Acier inox

Joint de tige : joint torique en EPDM

Pièces internes en plastique : PPS

Ressorts : Acier inox

Joints toriques : EPDM

Manchon avec doigt de gant pour la sonde de température : AMETAL®.

DN 65 - 125 :

Corps : Fonte nodulaire EN-GJS-400-15

Mécanisme : Fonte nodulaire EN-GJS-400-15 et laiton

Cône : Acier inox et joint torique en EPDM

Siège : Acier inox

Tige : Acier inox

Joint de tige: EPDM

Ressorts : Acier inox

Joints toriques : EPDM

SmartBox (DN 15 - 125) :

Couvercle : PC/ABS, rouge.

Boîtier : PC/ABS, TPE.

Moteurs :

DN 15 - 50 :

Couvercle : PC/ABS GF8, blanc RAL 9016, gris RAL 7047.

Boîtier : PA GF40.

Ecrou tournant : Laiton nickelé.

DN 65 - 125 :

Couvercle : PBT, orange RAL 2011, gris RAL 7043.

Support : Alu EN44200

Câble : Sans halogène

Capteur Dp :

Corps du capteur : Acier inox X8CrNiS18-9 (No 1.4305 EN 10 088-3).

Membrane : Céramique

Joint : EPDM

AMETAL® est le nom donné par IMI Hydronic Engineering à son alliage résistant à la dézincification.

Plages de débit

Les plages de débit (qsetmin - qnom) pour différentes dimensions :

DN 15 : 160 - 1200 l/h

DN 20 : 380 - 1900 l/h

DN 25 : 540 - 2700 l/h

DN 32 : 920 - 4600 l/h

DN 40 : 1560 - 7800 l/h

DN 50 : 2680 - 13400 l/h

DN 65 : 5800 - 29000 l/h

DN 80 : 8640 - 43200 l/h

DN 100 : 14200 - 71000 l/h

DN 125 : 22400 - 112000 l/h

Débit minimum contrôlable (qcontr.min) DN 15 : 0,33% du qnom, DN 20-125 : 0,5% du qnom.

qsetmin = Débit minimum ajustable.

qnom = Débit maximum ajustable.

Puissance absorbée

DN 15-50 :

En service : < 4,0 W (24 VDC) ; < 5,6 VA (24 VAC)

Au repos : < 1,9 W (24 VDC) ; < 3,3 VA (24 VAC)

DN 65-80 :

En service : < 5,8 W (24 VDC) ; < 10 VA (24 VAC)

Au repos : < 1,9 W (24 VDC) ; < 3,3 VA (24 VAC)

DN 100-125 :

En service : < 7,7 W (24 VDC) ; < 10,8 VA (24 VAC)

Au repos : < 1,9 W (24 VDC) ; < 3,3 VA (24 VAC)

Précision de la mesure

Débit :

Eau : précision de 2% avec 100% du qnom et de 2,4% avec 5% de qnom (selon MID-Class 2 EN1434).

Eau + glycol : précision de 3% avec 100% du qnom et de 4% avec 5% de qnom (selon MID-Class 3 EN1434).

(Voir "Précision du débit")

Différence de température :

±0,1 K @ ΔT = 6 K (pour refroidissement)

±0,15 K @ ΔT = 10 K (pour chauffage)

±0,2 K @ ΔT = 20 K (pour chauffage)

Capteur Dp :

<2,5 kPa pour capteur 10-100 kPa

<10 kPa pour capteur 40-400 kPa

Pression différentielle (ΔpV)

Pression différentielle maxi. (ΔpVmax) : 400 kPa = 4 bar

Pression de fermeture : 600 kPa = 6 bar

ΔpVmax = Pression différentielle autorisée sur la vanne afin d’atteindre les performances annoncées.

Plage de réglage, pression différentielle Dp sensor :

10-100 kPa

40-400 kPa

Pression différentielle maxi. (Δpburst) :

500 kPa = 5 bar

1200 kPa = 12 bar

Δpburst = Pression différentielle maximale pouvant être appliquée au capteur.
