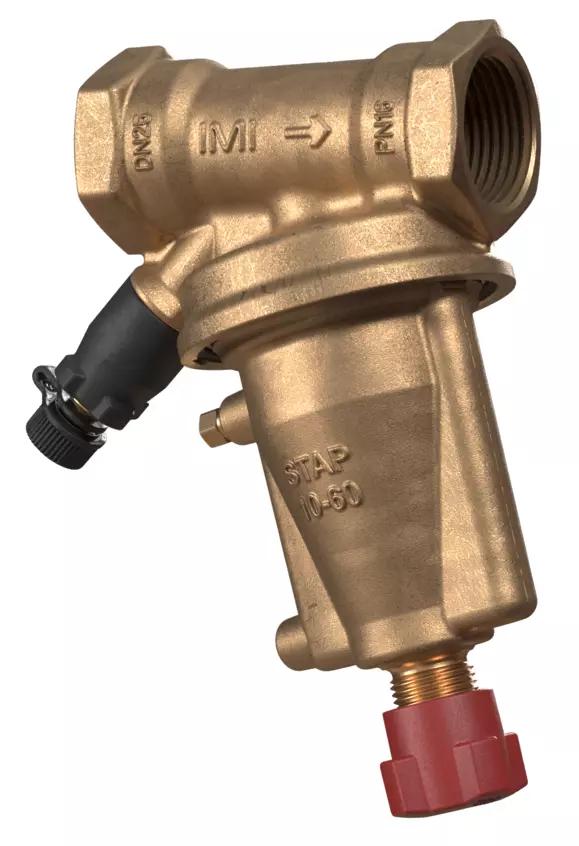

STAP
Regulatori diferencijalnog tlaka DN 15-50, DN 65-100 podesiva zadana vrijednost i zaporna funkcija
STAP je regulator diferencijalnog tlaka, visoke učinkovitosti, koji održava konstantni diferencijalni tlak tijekom opterećenja. Omogućava precizno i stabilno modulacijsko upravljanje, jamči manje razvijanje šumova od regulacijskih ventila, što rezultira nenadmašnom preciznošću, te jednostavnim balansiranjem i puštanjem u rad STAP regulacijskih ventila, kao i kompaktnom veličinom i čini ih posebno prikladnim za primjenu na sekundarnom dijelu sustava grijanja i hlađenja.
Product branding
Glavne značajke
Konus za rasterećenje od tlaka
Omogućava preciznu kontrolu diferencijalnog tlaka.
Podesiva zadana vrijednost i zaporna funkcija
Omogućava dobivanje traženog diferencijalnog tlaka uz osiguranje preciznog balansiranja. Zaporna funkcija pojednostavljuje održavanje i čini ga izravnim.
Mjerni priključci s mogućnošću ispusta
Pojednostavljuju postupak balansiranja i povećavaju njegovu preciznost.
Primjena
Sustavi grijanja i hlađenja
Funkcija
Podesivi Δp
Regulacija diferencijalnog tlaka
Ispuštanje
Mjerni priključci
Zatvaranje
Diferencijalni tlak (ΔpV)
DN 15-50: Max. diferencijalni tlak (ΔpV): 250 kPa
DN 65-100: Max. diferencijalni tlak (ΔpV): 350 kPa
Područje namještanja
20* - 80 kPa resp 40* - 160 kPa.
*) Tvorničko podešavanje
DN 15-20: 5* - 25 kPa
DN 15-25: 10* - 60 kPa
DN 15 LF: 5* - 25 kPa
DN 15 LF: 10* - 60 kPa
DN 32-40: 10* - 40 kPa
DN 32-50: 20* - 80 kPa
LF = mali protok
Temperatura
Max. radna temperatura: 120°C
Min. radna temperatura: -10°C
Medij
Voda ili neutralne tekućine, mješavine vode i glikola (0-57%).
Označavanje
Označavanje:
Kućište ventila: IMI ili TA, PN 16/150, DN, veličina u inčima i strelica smjera strujanja.
Kapa vretena: STAP, ΔpL 5-25, 10-40, 10-60 ili 20-80.
Priključak
Unutarnji navoj prema ISO 228, dužina navoja prema ISO 7-1.
Prirubnice
ISO 7005-2.
Materijal
Kućište ventila: AMETAL®
Kapa vretena: AMETAL®
Konus: AMETAL®
Vretena: AMETAL®
O-brtveni prsteni: EPDM guma
Membrana: HNBR guma
Opruga: Nehrđajući čelik
Klizna potpora opruge: AMETAL® i ojačani PPS
Ručno kolo: Poliamid
AMETAL® je IMI legura otporna na decinifikaciju.
Površinska obrada
Kućište ventila: Epoksidna boja.
Donja tablica pomaže Vam u pronalaženju relevantnog proizvoda na temelju njegove varijante. Za više pojedinosti preuzmite gornju podatkovnu tablicu.
