Il bilanciamento idronico semplificato
Il bilanciamento idronico non deve essere complicato. Con la giusta combinazione di valvole di bilanciamento STAD e STAF, soluzioni di regolazione come Eclipse e TA-Nano e lo strumento di misura TA-SCOPE, la pressione differenziale viene trasformata nella portata corretta, nel posto giusto, al momento giusto.
In molti progetti HVAC, le stesse problematiche si ripresentano durante il bilanciamento idronico dell'impianto.
Comfort non uniforme negli ambienti
Alcune zone risultano troppo calde, altre troppo fredde. Una distribuzione non corretta della portata genera differenze di temperatura, reclami degli occupanti e difficoltà nel garantire il livello di comfort previsto.
Messa in servizio lunga e dispendiosa
Individuare le regolazioni corrette può richiedere molto tempo. I tecnici devono effettuare ripetute verifiche sul campo, modificare progressivamente le impostazioni e controllare le prestazioni di ogni circuito.
Consumi e costi elevati
Un impianto non correttamente bilanciato consuma più energia del necessario. Le pompe lavorano oltre il necessario e l'efficienza complessiva del sistema diminuisce.
Comfort non uniforme negli ambienti
Alcune zone risultano troppo calde, altre troppo fredde. Una distribuzione non corretta della portata genera differenze di temperatura, reclami degli occupanti e difficoltà nel garantire il livello di comfort previsto.
Messa in servizio lunga e dispendiosa
Individuare le regolazioni corrette può richiedere molto tempo. I tecnici devono effettuare ripetute verifiche sul campo, modificare progressivamente le impostazioni e controllare le prestazioni di ogni circuito.
Consumi e costi elevati
Un impianto non correttamente bilanciato consuma più energia del necessario. Le pompe lavorano oltre il necessario e l'efficienza complessiva del sistema diminuisce.
La conclusione è semplice: anche i componenti più performanti non possono esprimere tutto il loro potenziale se la rete idronica non è correttamente bilanciata.
Per installatori, progettisti e gestori, la vera sfida non consiste solo nel generare pressione, ma nel garantire la corretta regolazione della portata affinché ogni terminale riceva esattamente ciò di cui ha bisogno.
Le sfide più comuni del bilanciamento idronico
Sfida n. 1: Individuare rapidamente la causa delle anomalie
Quando un impianto non raggiunge le prestazioni previste, identificare l'origine del problema può diventare complesso. Senza dati affidabili relativi a portata e pressione differenziale, le regolazioni si basano spesso su ipotesi e i tempi di intervento aumentano.
Conseguenze
Ore di lavoro aggiuntive
Costi di manodopera più elevati
Ritardi nella messa in servizio
Riduzione della soddisfazione del cliente
La nostra soluzione: TA-SCOPE
TA-SCOPE è in promozione IMI fino al 31.10.2026.
TA-SCOPE è uno strumento completo per la diagnostica idronica che misura in tempo reale portata, pressione differenziale, temperatura e potenza. Supporta i tecnici durante tutte le fasi di bilanciamento e messa in servizio HVAC.
Risultati
Messa in servizio più rapida
Individuazione immediata delle anomalie
Riduzione degli interventi non necessari
Report completi e documentati
Niente più tentativi ed errori. Con TA-SCOPE disponete di dati affidabili per prendere decisioni rapide e precise.
Sfida n. 2: Garantire la portata corretta in ogni circuito
Raggiungere la portata richiesta in ogni ramo della rete è spesso più difficile di quanto sembri. Diversi fattori possono complicare il bilanciamento:
Variazioni di pressione nell'impianto
Interazioni tra i diversi circuiti
Numerosi punti di regolazione
Condizioni operative che cambiano durante le regolazioni
Per ottenere i valori di progetto è spesso necessario effettuare più misurazioni, regolare progressivamente il sistema e verificare i risultati a ogni fase. Negli impianti complessi questa attività può richiedere molto tempo e risorse.

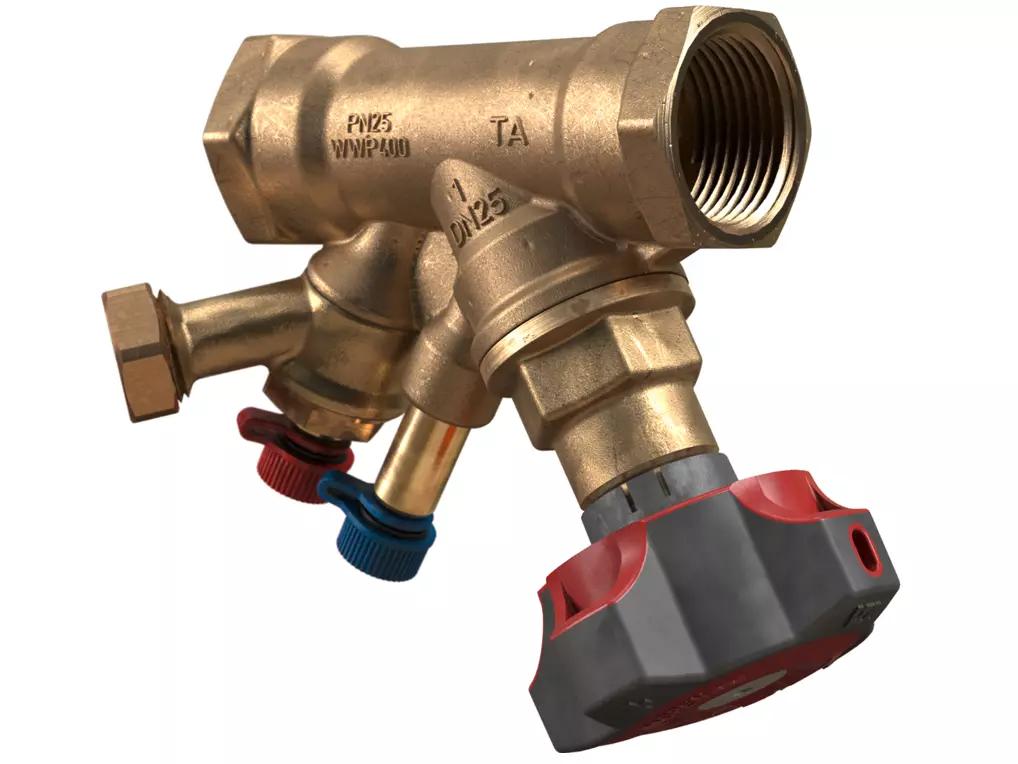

La nostra soluzione: STAD
La valvola di bilanciamento iconica STAD consente una preregolazione precisa e ripetibile delle portate.
I vostri vantaggi
- Regolazioni precise e ripetibili
- Attacchi di misura integrati
- Elevata affidabilità operativa
- Robustezza garantita dalla lega AMETAL®
STAD costituisce la base per un bilanciamento idronico affidabile e duraturo.
Sfida n. 3: Mantenere la stabilità del sistema al variare delle condizioni operative
Un bilanciamento eseguito correttamente non garantisce automaticamente prestazioni costanti nel tempo. Le condizioni di esercizio si modificano continuamente e influenzano il comportamento della rete.
Le principali cause:
Apertura e chiusura delle valvole
Variazioni del carico termico
Cambiamenti delle condizioni operative
Fluttuazioni della pressione differenziale
Queste variazioni possono modificare la distribuzione delle portate e compromettere progressivamente l'equilibrio iniziale dell'impianto. Per mantenere le prestazioni desiderate è necessario garantire una regolazione stabile anche in condizioni variabili.
La nostra soluzione: TA-Nano
Le valvole PIBCV TA-Nano assicurano una regolazione indipendente dalla pressione e mantengono costante la portata anche in presenza di variazioni della pressione differenziale.
Risultati:
- Comfort ambientale costante
- Maggiore efficienza energetica
- Riduzione delle regolazioni successive
- Stabilità operativa dell'impianto
Sfida n. 4: Gestire reti idroniche complesse e di grandi dimensioni
Negli edifici amministrativi, negli ospedali, negli hotel e nei complessi industriali, le reti idroniche diventano rapidamente più difficili da controllare.
Principali criticità:
Reti estese con lunghe distanze tra i componenti
Numerosi circuiti e rami da bilanciare
Molti punti di misura e regolazione
Ricerca delle anomalie più complessa
Tempi di verifica e messa in servizio più lunghi
Conseguenze:
Distribuzione non uniforme delle portate
Prestazioni diverse tra le varie zone dell'edificio
Procedure di controllo più lunghe
Maggiore presenza del personale tecnico in cantiere
Costi operativi più elevati
La nostra soluzione: STAF
Progettata per le applicazioni di grandi dimensioni, la valvola di bilanciamento STAF consente un controllo preciso delle portate anche nelle reti più impegnative.
Grazie all'elevata precisione di misura, facilita le attività di controllo e contribuisce a garantire le prestazioni complessive dell'impianto.
STAF offre:
Maggiore controllo delle grandi reti
Elevata precisione di misura
Messa in servizio più sicura
Prestazioni affidabili nel lungo periodo
Le 3 chiavi di un bilanciamento idronico efficace
Un processo semplice, strutturato ed efficace che elimina le approssimazioni e riduce i tempi di intervento.
Checklist tecnica: 8 punti da verificare prima di convalidare il bilanciamento idronico
Verificare le portate di progetto
Assicuratevi che ogni circuito riceva la portata prevista dal progetto. Una portata troppo elevata o troppo bassa compromette immediatamente le prestazioni dell'impianto.
Controllare la pressione differenziale disponibile
Misurate la pressione differenziale nei punti critici della rete per verificare che le valvole di regolazione dispongano delle corrette condizioni die la regolazione, mentre una pressione eccessiva può generare rumori e sovraportate.
Misurare anziché supporre
Gli impianti reali possono differire dal progetto originario. Una misurazione in campo consente di confermare le portate e individuare rapidamente eventuali scostamenti prima che diventino problematici.
Verificare il funzionamento a carico parziale
Una rete può essere correttamente bilanciata a pieno carico ma diventare instabile quando alcune valvole si chiudono. Verificate quindi le prestazioni anche in condizioni di funzionamento parziale.
Individuare eventuali segnali di sovraportata
Temperature incoerenti, velocità dell'acqua elevate o rumori idraulici rappresentano spesso i primi segnali di uno squilibrio idronico.
Verificare la compatibilità tra circuito primario e secondario
Negli impianti più complessi, verificate che le portate lato produzione e lato distribuzione siano compatibili. Un disallineamento può comportare una riduzione delle prestazioni e un aumento dei consumi energetici.
Documentare i risultati delle misurazioni
Conservate i dati relativi a portate, temperature e pressioni rilevati durante la messa in servizio. Questa tracciabilità semplifica gli interventi futuri e consente di dimostrare la qualità del lavoro svolto.
Validare l'impianto prima della consegna
Una verifica finale completa riduce gli interventi successivi, limita i reclami e garantisce prestazioni ottimali fin dall'avvio dell'impianto.
Consiglio dell'esperto:
Un bilanciamento idronico efficace non consiste semplicemente nell'installare una valvola di bilanciamento. Richiede una metodologia strutturata che combina diagnostica idronica, misurazione delle portate, regolazione dei componenti e validazione sul campo. Combinando soluzioni come TA-SCOPE, STAD, STAF,
I vostri vantaggi in sintesi
Distribuzione uniforme delle temperature
Riduzione dei consumi energetici
Messa in servizio più rapida
Meno regolazioni e interventi correttivi
Maggiore affidabilità operativa
Misurazioni documentate e tracciabili
Miglioramento duraturo dell'efficienza energetica
Il bilanciamento idronico non deve essere complesso. Grazie alle soluzioni IMI, la portata può essere misurata, bilanciata e regolata con precisione durante l'intero ciclo di vita dell'impianto.
Il risultato: maggiore efficienza energetica, messa in servizio più rapida, comfort duraturo e la certezza di avere sempre la portata corretta, nel posto giusto, al momento giusto.
Volete ottimizzare il bilanciamento idronico dei vostri impianti?
I nostri esperti sono a vostra disposizione. Contattateci.
