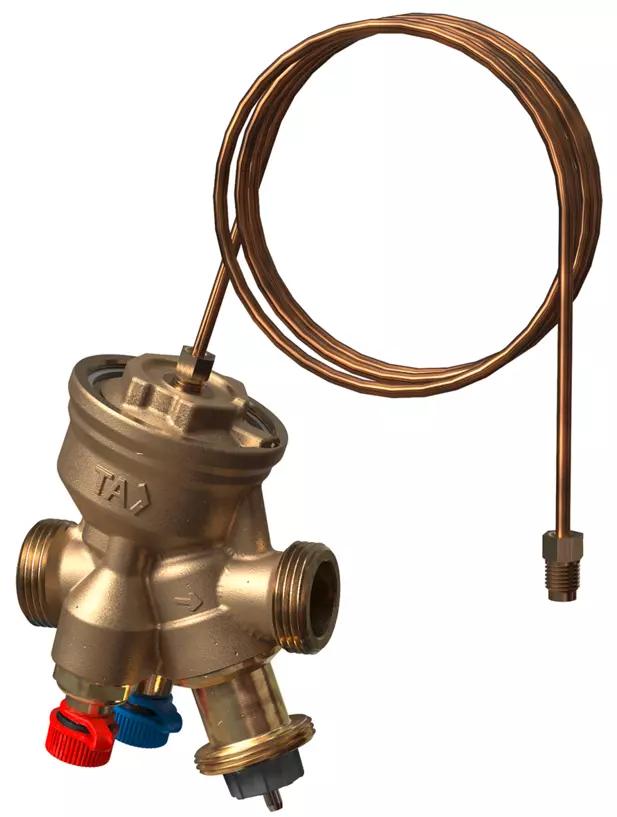

TA-COMPACT-DP
Per circuiti indipendenti dalla pressione di piccole dimensioni
TA-COMPACT-DP è la soluzione ideale per la regolazione a zone di piccolo circuiti, consente di impostare una portata massima e protegge le valvole di regolazione da pressioni differenziali troppo elevate. TA-COMPACT-DP combina 5 funzioni: regolazione della pressione differenziale, bilanciamento, regolazione, diagnostica e intercettazione.
Product branding
Caratteristiche principali
Concepita 5 in 1 per ridurre i costi
Installando un’unica valvola con 5 funzioni si possono ridurre i costi d’investimento e quindi d’installazione.
Risparmio energetico ed economico
Circuiti bilanciati e indipendenti dalla pressione proteggono l’impianto da eventuali sovraportate e quindi da consumi energetici elevati.
Regolazione a zone
Circuiti con regolazione dedicata consentono un risparmio energetico fino al 20%.
Protezione dalla rumorosità
I regolatori di pressione differenziale proteggono le valvole di regolazione da pressioni differenziali troppo elevate.
Applicazioni
Impianti di riscaldamento, raffrescamento e idrico sanitari.
Funzioni
Regolazione
Regolazione della pressione differenziale
Intercettazione (durante le operazioni di manutenzione dell’impianto)
Misura (ΔH, t, q)
Pretaratura (portata max.)
Pressione nominale
PN 16
Pressione differenziale (ΔH)
Pressione differenziale massima (ΔHmax):
400 kPa = 4 bar
Pressione differenziale minima (ΔHmin):
DN 10: 20 kPa = 0,20 bar
DN 15: 18 kPa = 0,18 bar
DN 20: 21 kPa = 0,21 bar
DN 25: 25 kPa = 0,25 bar
(Validi per le impostazioni più gravose. Posizioni differenti possono richiedere ΔH inferiori, da verificare sui grafici nell’apposita sezione “Dimensionamento” oppure con l’ausilio del software HySelect.)
ΔHmax = Massimo valore di pressione differenziale ammesso nel circuito, al fine di ottenere le prestazioni dichiarate precedentemente.
ΔHmin = Minima pressione differenziale necessaria nel circuito, per una corretta regolazione della pressione differenziale.
Campo di taratura
(ΔpL 10 kPa)
DN 10: 16-71 l/h
DN 15: 60-300 l/h
DN 20: 160-840 l/h
DN 25: 280-1500 l/h
Indicazioni sui campi di impostazione raccomandati. Per maggiori informazioni consultare la sezione “Dimensionamento”.
Temperatura
Temperatura massima di esercizio: 120°C
Temperatura minima di esercizio: -20°C
Fluido
Acqua e liquidi neutri, miscele di acqua-glicole (0-57%).
Caratteristica
Lineare, ottiexternal per regolazione on/off.
Trafilamento
Trafilamento ≤ 0,01% di max. qmax (impostazione max.) e corretta direzione di flusso. (Classe IV secondo EN 60534-4).
Corsa
4 mm
Attuatori
Vedi indicazioni EMO T nel catalogo alla voce attuatori.
Marcatura
TA, IMI, PN 16, DN e freccia con direzione di flusso.
Manopola grigia: TA-COMPACT-DP e DN.
Collegamenti
Filetto maschio a norma ISO 228.
Collegamento attuatore:
M30x1.5
Materiali
Corpo valvola: AMETAL®
Inserto valvola: AMETAL®
Disco valvola: Ottone CW724R (CuZn21Si3P)
Otturatore: Acciaio inox
Sede otturatore: O-ring in EPDM
Inserto Δp: AMETAL®, PPS (polifenilsolfuro)
Membrana: EPDM e HNBR
Molle: Acciaio inox
O-ring: EPDM
AMETAL® è la lega di zinco di produzione IMI Hydronic Engineering resistente alla dezincatura.
La tabella seguente vi aiuta a trovare il prodotto più adatto in base alla sua variante. Per maggiori dettagli, scaricare la scheda tecnica qui sopra.
