Valvole a tre-vie miscelatrici
Per impianti di riscaldamento e raffrescamento

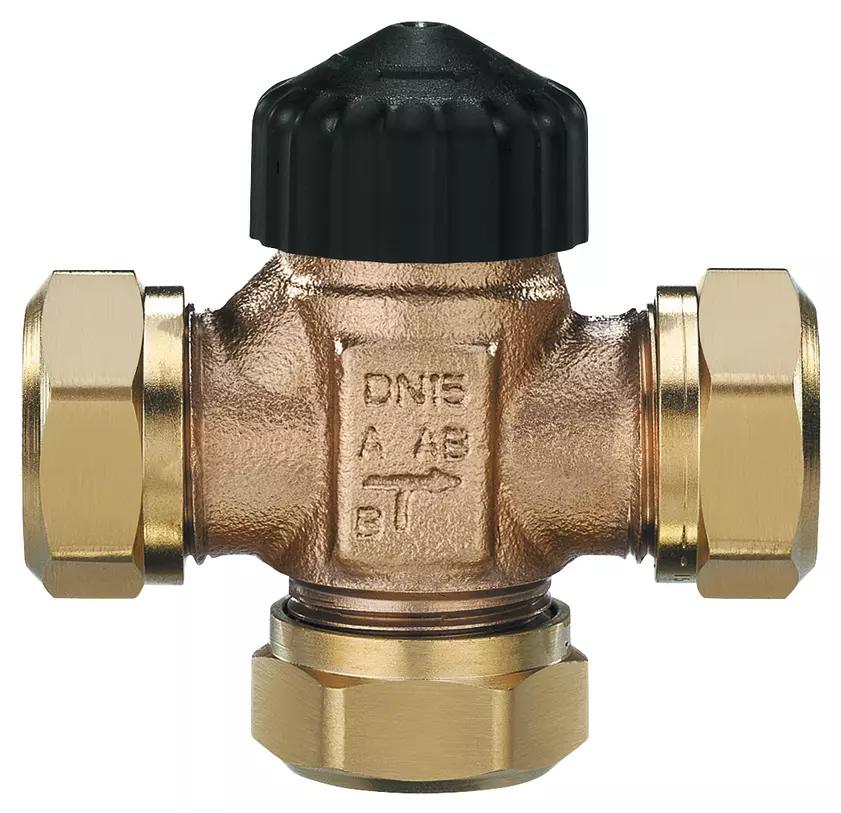

Valvola a tre-vie miscelatrice, per la miscelazione di portate negli impianti di riscaldamento e raffrescamento.
Product branding
Caratteristiche principali
Ideale per la regolazione della temperatura di mandata in abbinamento con gli attuatori TA-TRI
Compatibile con tutti gli attuatori e le teste termostatiche HEIMEIER
Corpo in speciale lega di bronzo
Resistente alla corrosione e durevole
Applicazioni
Impianti di riscaldamento, raffrescamento e idrico sanitari.
Funzioni
Miscelazione di portate
Dimensioni
DN 15-32
Pressione nominale
PN 10
Max. differential pressure (ΔpV)
DN 15: 120 kPa = 1.20 bar
DN 20: 75 kPa = 0.75 bar
DN 25: 50 kPa = 0.50 bar
DN 32: 25 kPa = 0.25 bar
Temperatura
Temperatura massima di esercizio: 120°C, con cappuccio o attuatore 100°C.
Temperatura minima di esercizio: 2°C.
Marcatura
THE, DN, PN, codice Paese, freccia direzione flusso, marcatura porte di regolazione (A, B, AB).
Cappuccio di protezione colore nero.
Raccordo per testa termostatica e attuatore:
IMI Heimeier M30x1,5
Collegamento dei tubi
Raccordi con codoli filettati o a saldati. Tenuta piana.
Materiali
Corpo valvola: bronzo resistente alla corrosione
O-ring: gomma EPDM
Disco valvola: gomma EPDM
Molla di ritorno: acciaio inox
Inserto valvola: ottone
Asta: Asta in acciaio Niro con doppio O-ring di tenuta. L'O-ring esterno può essere sostituito sotto pressione.
La tabella seguente vi aiuta a trovare il prodotto più adatto in base alla sua variante. Per maggiori dettagli, scaricare la scheda tecnica qui sopra.
| Numero dell'articolo |
|---|
