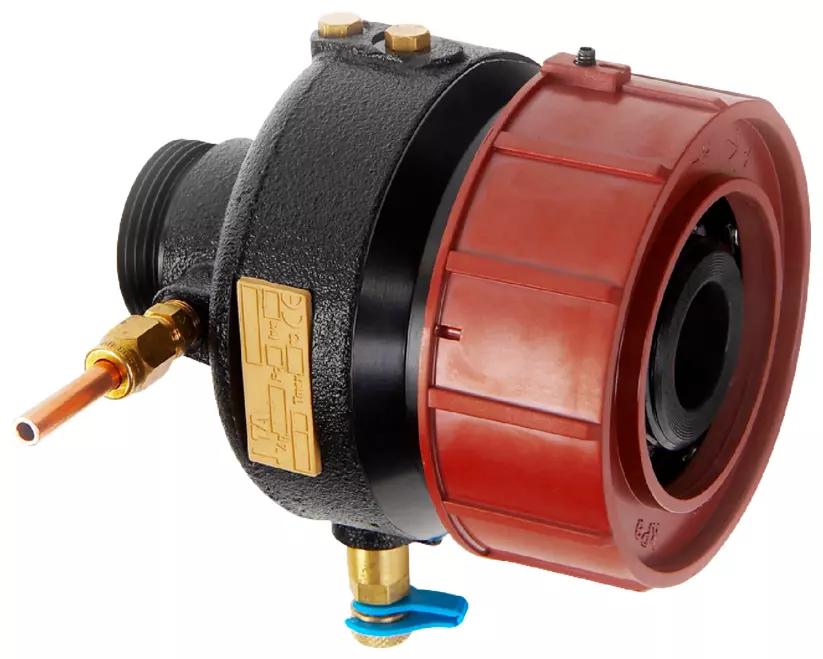

DA 516
Differansetrykkregulator, regulerbart innstillingsområde – DN 15-50
Kompakt differansetrykkregulator for fjernvarme-, varme- og kjøleanlegg. Spesielt godt egnet ved høye temperaturer og/eller differansetrykk. DA 516 kan brukes både på primær- og sekundærsiden i fjernvarme- og kjølesystemer. Ventilhuset i seigjern er rustbeskyttet ved elektroforetisk lakkering.
Product branding
Nøkkelfunksjoner
Inline design
Tillater høye differansetrykk uten støy.
Regulerbart innstillingsområde
Gir ønsket differansetrykk over lasten.
Måleuttak
For dokumentasjon og feilsøking.
Anvendelsesområde
Varme- og kjøleanlegg
Montering i returrøret.
Funksjon
Differansetrykkregulering
Måling (ΔpL)
Forinnstilling Δp over lasten (ΔpL)
Trykklasse
PN 25
Differansetrykk (ΔpV)
Maks. differansetrykk (ΔpV): 1600 kPa = 16 bar
Innstillingsområde
Innstilling ved levering: Maksimalverdi (henholdsvis 30, 60, 100 og 150 kPa).
Δp kan justeres innenfor området: 5-30 kPa, 10-60 kPa, 10-100 kPa eller 60-150 kPa.
Temperatur
Maks. arbeidstemperatur: med måleuttak: 120°C, uten måleuttak: 150°C
Min. arbeidstemperatur: -10°C
Medie
Vann eller nøytrale væsker, blandinger av vann og glykol (0-57%).
Merking
IMI TA, DN, PN, Kvs, ∆p, materiale og strømningspil.
Anslutning mot ventil
Utvendig gjenge lik ISO 228.
Materiale
Ventilhus: Seigjern EN-GJS-400-15
Membraner og tetninger: EPDM
Justeringsring: Ryton PPS
Overflatebehandling
Elektroforetisk lakk
Tabellen nedenfor hjelper deg med å finne det relevante produktet basert på noen utvalgte egenskaper. For mer informasjon, last ned databladet ovenfor.
