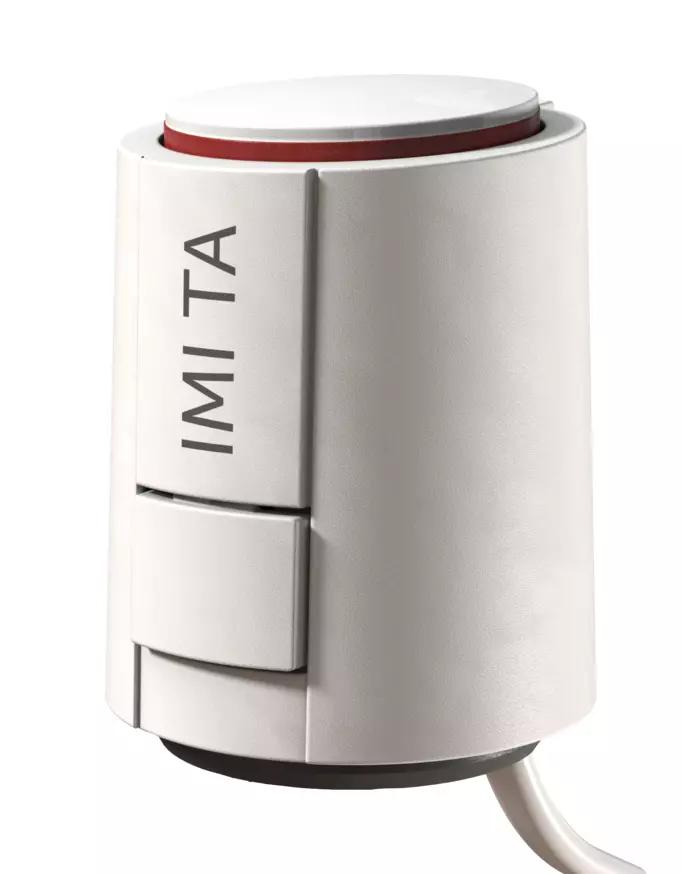

EMO T*
Siłownik elektrotermiczny do regulacji on/off lub PWM
Stosowany wraz z zaworami równoważącymi i regulacyjnymi jak np.: TBV-C i TA-Nano oraz zaworami termostatycznymi. Elektrotermiczny siłownik EMO T* oferuje niezawodną regulację on/ off lub PWM oraz najwyższą klasę ochrony. Wskaźnik położenia widoczny z każdej strony ułatwia prace przy rozruchu i serwisie. Funkcja pierwszego otwarcia utrzymuje siłownik w pozycji otwartej do momentu uruchomienia, dodatkowo pierścień zatrzaskowy ułatwiając instalację i uruchomienie siłownika EMO T*.
Product branding
Cechy i Zalety
Duża siła regulacji i wysoka niezawodność
Przetestowany w połączeniu ze wszystkimi zaworami IMI do 150 000 cykli.
Wysoka klasa stopnia ochrony IP 54
Dla bezpiecznego działania w każdej pozycji montażu.
Wskaźnik położenia widoczny z każdej strony
Dla łatwiejszej diagnostyki.
Niski pobór mocy
Zmniejsza zużycie energii i ułatwia wymiarowanie zasilacza.
Pierścień zatrzaskowy M30x1,5
Ułatwia montaż siłownika na gwincie zaworu.
Zastosowanie
Zaprojektowany dla regulacji ON/OFF lub szerokością impulsu PWM.
Temperatura
Max. temperatura otoczenia: 60°C
Max. temperatura medium: 100°C
Min. temperatura otoczenia: 0°C
Temperatura przechowywania: -25°C do +60°C
Napięcie zasilania
24 VAC/VDC +25% / -20% 230 VAC ±10% Częstotliwość 50-60 Hz
Pobór mocy
24 V:
Podczas ruchu ≤ 1 W (VA) Napięcie inicjujące ≤ 300 mA przez maksymalnie 2 min.
230 V:
Podczas ruchu ≤ 1 W (VA) Napięcie inicjujące ≤ 550 mA przez maksymalnie 100 ms.
Skok
5 mm
Położenie grzybka zaworu widoczne z uwagi na obecność wskaźnika położenia.
Czas zamykania i otwierania
~ 4 min
Siła zamknięcia
100 N +10%
Podłączenie do zaworu:
M30x1,5, tworzywowy pierścień zatrzaskowy.
Przewód podłączeniowy
Długość kabla: 1 m, 2 m lub 5 m.
W przypadku dłuższego kabla - patrz “Artykuły - Bez wstępnie zamontowanego kabla”. Rodzaj przewodu: 2 x 0,75 mm2. Kabel jest pozbawiony otoczki o dł. 100 mm oraz każdy drut jest bez otoczki o dł. 8 mm.
Wersja bezhalogenowa jako opcja, klasa ogniowa B2ca – s1a, d1, a1 zgodnie z EN 50575.
Materiał
Obudowa odporna na porażenia prądem Poliamid, biała RAL 9016.
Klasa ochrony
IP 54 w każdej pozycji.
Klasa ochrony
II, EN 60730
Certyfikaty i dyrektywy
CE, EN 60730-2-14
Poniższa tabela ułatwia wybór odpowiedniego produktu. Aby uzyskać więcej informacji, pobierz powyższy arkusz danych.
