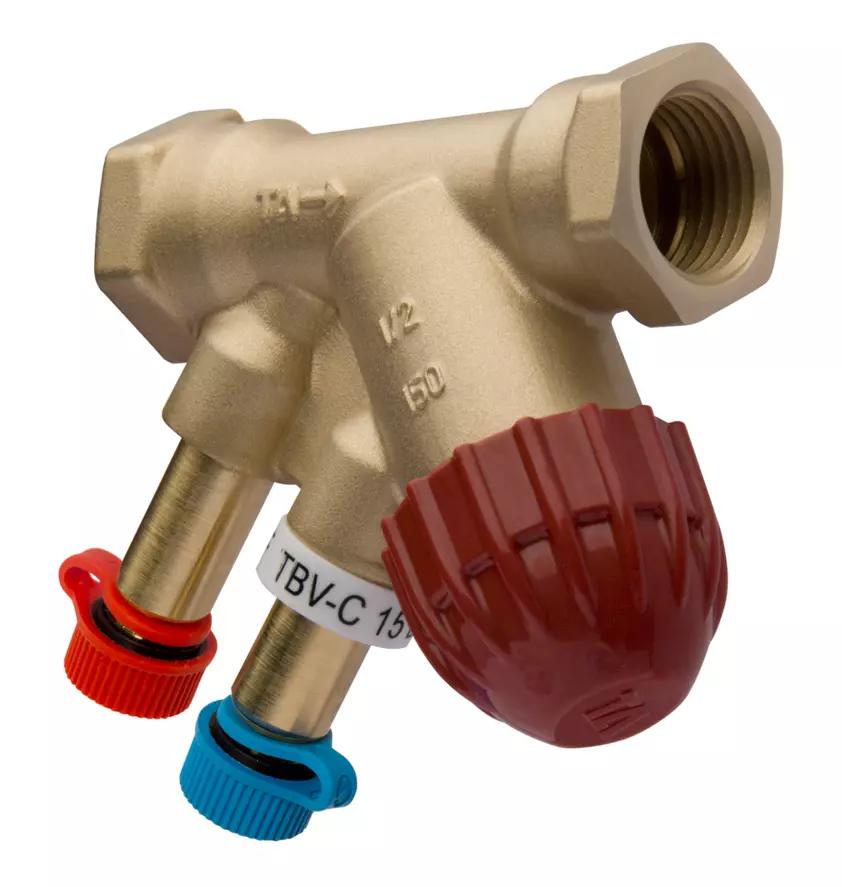

TBV-C

Zawór równoważący i regulacyjny do odbiorników końcowych z regulacją on-off

Zaprojektowany do stosowania przy małych odbiornikach końcowych jako zawór równoważący i regulacyjny z regulacją on-off w systemach grzewczych i chłodniczych. TBV-C utrzymuje dokładną regulację hydrauliczną i optymalny przepływ przez długi czas. Wykonany z odpornego na odcynkowanie stopu AMETAL®, minimalizuje ryzyko przecieku.

Karta katalogowaTBV-C_PL_low.pdf

Pobierz plik BIM

Product branding

Cechy i Zalety

Pokrętło nastawcze

Do dokładnego i łatwego równoważenia hydraulicznego.

Funkcja odcięcia

Gwarantuje bardzo proste utrzymanie procedur.

Samouszczelniające króćce pomiarowe

Do szybkiego i łatwego pomiaru podczas równoważenia hydraulicznego.

Zastosowanie

Instalacje grzewcze i chłodnicze.

Funkcje

Równoważenie

Regulacja

Pomiar

Nastawa wstępna

Odcięcie (podczas czynności konserwacyjnych)

Wymiary

DN 15-25

Klasa ciśnienia

PN 16

Media

Woda, płyny neutralne, mieszaniny wody i glikolu (0-57%).

Nieszczelność

Pełne uszczelnienie

Siłowniki

Patrz karta katalogowa siłownika EMO TM

Oznaczenia

Korpus: TA, PN 16/150, DN, wymiar w calach i strzałka kierunku przepływu.

Pierścień identyfikujący na króćcu pomiarowym:

Biały = Niski przepływ (LF)

Czarny = Normalny przepływ (NF)

Materiał

Korpus zaworu: AMETAL®

Uszczelnienie gniazda: Dysk zaworu z EPDM (DN 15-20). EPDM/AMETAL® (DN 25).

Uszczelnienie trzpienia: EPDM O-ring

Wkładka zaworowa: AMETAL®, PPS (polifenylosulfid)

Sprężyna powrotna: Stal nierdzewna

Trzpień: AMETAL®

AMETAL® jest stopem odpornym na odcynkowanie firmy IMI Hydronic Engineering.

Poniższa tabela ułatwia wybór odpowiedniego produktu. Aby uzyskać więcej informacji, pobierz powyższy arkusz danych.

Nr art.

TBV-C
