TA-BAV

TA-BAV

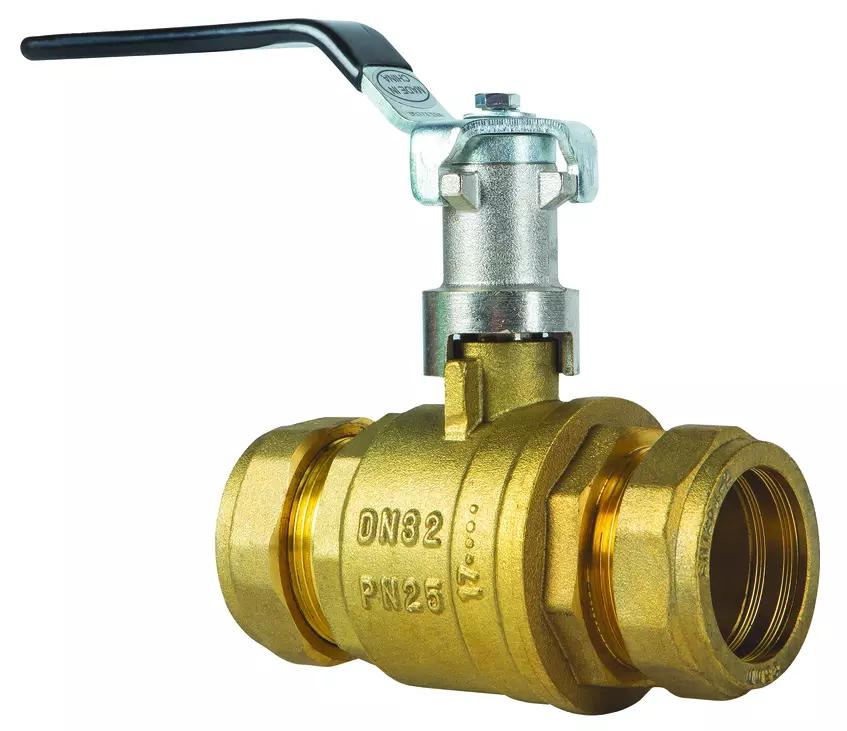

Versão com alavanca, extensão do eixo, blindagem e extremidades de compressão – DN 15-50

Válvula de esfera para sistemas água quente, fria e prediais. Disponível nas classes de pressão PN25-40.

Especificação técnicaTA-BAV_PT_low.pdf

Aplicação

Sistemas de água quente e fria

Sistema doméstico de água

Funções

Bloqueio

Classe de pressão

PN25-40, ver tabela

Temperatura

Máx. temperatura de trabalho: 120°C

Mín. temperatura de trabalho: -20°C

Ambientes

Água e fluidos neutros, misturas aquosas de glicol.

Identificação

IMI, PN, DN, materiais.


Connection

Conexão de compressão.

Rosca interna conforme a ISO 228.

Comprimento de rosca segundo ISO 7/1.

Materiais

Corpo: DZR latão CW602N

Haste: Latão CW602N (DN 15-25), latão CW617N (DN 32-50)

Esfera: Latão CW614N (com versão rosca femea) ou latão CW602N (com rosca de compressão), polido e cromado

Vedação haste: O'ring PTFE

Vedação: PTFE

Porca: Latão CW602N

Manopla: Aço revestido com plástico

Approvals

WRAS

A tabela abaixo o ajuda a encontrar o produto relevante com base em sua variante. Para obter mais detalhes, faça o download da folha de dados acima.
