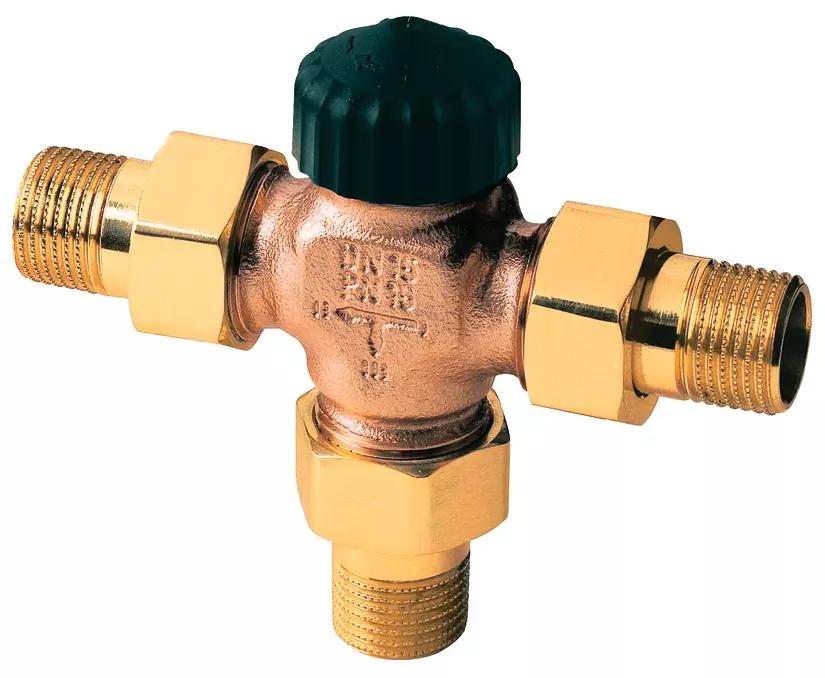

Tro-potni preklopni ventil

Tro-potni preklopni ventil

Za sisteme ogrevanja in hlajenja

Tro-potni preklopni ventil za distribucijo masnega pretoka v sistemih ogrevanja in hlajenja.

Tehnična specifikacija3-way_reversing_valve_SL_low.pdf

Product branding

imi_heimeier

Glavne značilnosti

Telo ventila iz brona

Odporno proti koroziji in varno.

Primerno za vse HEIMEIER termostatske glave in pogone

Vreteno iz nerjavečega jekla z dvojnim O-tesnilom

Zunanje O-tesnilo je možno zamenjati tudi, ko je pod pritiskom

Uporaba

Sistem ogrevanja in hlajenja

Funkcije

Distribucija masnega pretoka

Dimenzije

DN 15-25

Nazivni tlak

PN 10

Max. differential pressure (ΔpV)

DN 15: 120 kPa = 1.20 bar
DN 20: 75 kPa = 0.75 bar
DN 25: 50 kPa = 0.50 bar

Temperatura

Max. delovna temperatura: 120°C, zaščitno kapo ali pogonom 100°C.

Min. delovna temperatura: 2°C

Oznaka

THE, DN, PN, koda države, smer pretoka, oznake kontrolnih vhodov (I, II, III).

Črna zaščitna kapa.

Priključek termostatske glave ali pogona:

HEIMEIER M30x1,5

Cevni spoji

Navojna spojka ali spojka za lotanje. Plosko tesnjenje.

Material

Telo ventila: Korozijsko odporen bron

O-tesnilo: EPDM guma

Sedež ventila: EPDM guma

Povratna vzmet: Nerjavno jeklo

Ventilski vložek: Medenina

Vreteno: Niro-jeklo vretena z dvojnim O-tesnilom. Zunanje O-tesnilo se lahko zamenja pod tlakom.

Spodnja tabela vam pomaga pri iskanju ustreznega izdelka glede na njegovo različico. Za več podrobnosti prenesite zgornji podatkovni list.
