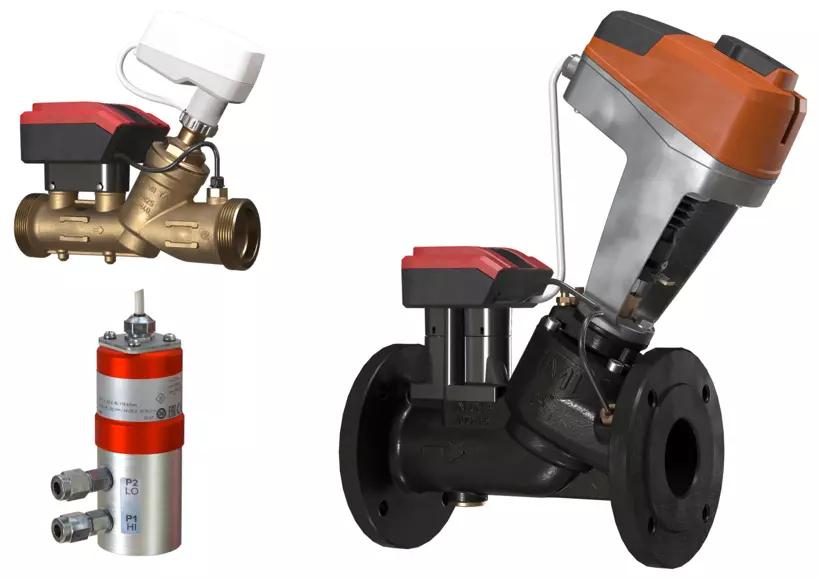

TA-Smart-Dp

2-kraki Smart elektronski kontroler diferencijalnog pritiska sa mogućnošću merenja protoka, temperature i snage

Ultrazvučna tehnologija merenja protoka u kombinaciji sa jedinstvenim mogućnostima algoritama aktuacije pruža najbolje performanse upravljanja u klasi. TA-Smart-Dp je projektovan da održava stabilan diferencijalni pritisak. Ovo omogućava tačne i stabilne uslove radi obezbeđenja superiornog autoriteta kontrolnih ventila, a dodatno može ograničiti buku i pojednostaviti proceduru balansiranja. Njegov kompaktan raspored i jednostavno setovanje skraćuju vreme instalacije i puštanja u rad.

Tehnička brošuraTA-Smart-Dp_SR_low.pdf

Download BIM

Ključne karakteristike

Precizna i stabilna regulacija diferencijalnog pritiska

Održava željeni diferencijalni pritisak i obezbeđuje tačno balansiranje.

Opciona “cloud” veza

Lak daljinski pristup podacima i konfiguracijskim parametrima omogućava proveru i prilagođavanje performansi sistema.

Visoka preciznost merenja

Visoke tačnosti merenja protoka i temperature u svim konfiguracijama (tip medijuma i temperatura) za sve režime protoka.

Kompaktnost i limitiran broj komponenti

Smanjuje vreme i prostorne zahteve za instalaciju, olakšavajući naknadnu ugradnju.

Praktično, pouzdano podešavanje

Potpuno prilagodljiv i dostupan uz upotrebu pametnog uređaja sa omogućenim Bluetooth -om, skraćujući vreme puštanja u rad i dijagnostiku.

Jednostavna dijagnostika

Kontinuirana merenja (protok, temperatura, snaga ...) omogućavaju tačnu identifikaciju grešaka u hidroničnim sistemima.

Svestranost u komunikaciji

Digitalno (Bus protokoli i MQTT) i Analogno (0(2)-10 VDC ili 0(4)-20 mA).

Namena

Sistemi grejanja i hlađenja.

Funkcije

Očitavanje (protok, snaga, energija, razvodna/povratna temperatura, ΔT, pozicija)

Regulacija diferncijalnog pritiska

Merenje (ΔpL)

Predregulacija Δp na opterećenju (ΔpL)

Napon električnog napajanja

24 VAC/VDC ±15%. Frekvencija 50/60 Hz ±3 Hz.

Nivo zaštite

IP54 (u skladu sa EN 60529)

Medij

Voda ili neutralne tečnosti, mešavine vode i glikola (0-57%).

Wireless

Thread (Navojni)

Bluetooth Low Energy (BLE)

Temperatura

Max. radna temperatura: 110°C

Min. radna temperatura: -10°C

Radno okruženje: 0°C – +50°C (5-95%RH, bez kondenzacije)

Skladišno okruženje: -20°C – +70°C (5-95%RH, bez kondenzacije)

Ulazni signal

BACnet/Modbus

Veličina propuštanja

DN 15-50: Propuštanje <0,01 % od qnom sa ispravnim smerom protoka (Klasa IV u skladu sa EN 60534-4)

DN 65-125: Zaptivanje sa ispravnim smerom protoka (Klasa V u skladu sa EN 60534-4)

Izlazni signal

0(2)-10 VDC, max. 8 mA, min. 1.25 kΩ.

BACnet/Modbus

Klasa pritiska

DN 15-50: PN 25

DN 65-125: PN 16, PN 25

Dp senzor

18-33 VDC ili 24 VAC +15/-10 % (0-10 V)

Cevni priključci

DN 15-50: Spoljašnjim navojem prema ISO 228.

DN 65-125: Prirubnice prema EN-1092-2, tipa 21. Razmak čeonih površina, prema EN 558, serija 1.

Klasa zaštite

(u skladu sa EN 61140)

Obrada površine

DN 15-50: bez površinske obrade

DN 65-125: Elektroforetsko bojenje

Dp sensor

Min. radna temperatura: -15°C

Radno okruženje: -15°C – +80°C (5-95%RH, bez kondenzacije)

Max. radna temperatura: 80°C

Skladišno okruženje: -40°C – +80°C (5-95%RH, bez kondenzacije)

Kabl temperaturskih senzora

Kabl bez halogena od 10 m na zahtev.

DN 15-50: 3 m bez halogena

DN 65-125: 5 m bez halogena

Sertifikacija i direktive

EMC-D. 2014/30/EU: EN 60730-1, -2-14.

Dp sensor: CE certification EN 61326-2-3.

PED: 2014/68/EU

Standard proizvoda EN 60730-x.

Materijal

DN 15-50:

Kućište: AMETAL®

Uložak ventila: AMETAL®

Pečurka ventila: AMETAL® i PTFE

Vreteno: Nerđajući čelik

Zaptivka vretena: EPDM O-prsten

Unutrašnji plastični delovi: PPS

Opruge: Nerđajući čelik

O-prstenovi: EPDM

Temperatursko kućište: AMETAL®

DN 65-125:

Kućište: Nodularni liv EN-GJS-400-15

Uložak ventila: Nodularni liv EN-GJS-400-15 i mesing

Pečurka ventila: Nerđajući čelik i EPDM O-prsten

Sedište ventila: Nerđajući čelik

Vreteno: Nerđajući čelik

Zaptivka vretena: EPDM

Opruge: Nerđajući čelik

O-prstenovi: EPDM

SmartBox (DN 15-125):

Poklopac: PC/ABS, crveni.

Kućište: PC/ABS, TPE.

Pogoni:

DN 15-50:

Poklopac: PC/ABS GF8, bela RAL 9016, siva RAL 7047.

Kućište: PA GF40.

Sigurnosna matica: Niklovani mesing.

DN 65-125:

Poklopac: PBT, narandžasta RAL 2011, siva RAL 7043.

Držač: Alu EN44200

Žice: Bez halogena

Dp senzor:

Kućište senzpora: Nerđajući čelik X8CrNiS18-9 (No 1.4305 EN 10 088-3).

Membrana: Keramička

Zaptivanje: EPDM

AMETAL® je legura otporna na koroziju i zaštićena od strane IMI Hydronic Engineering.

Opseg protoka

Opseg protoka (qsetmin - qnom) za različite dimenzije:

DN 15: 160 - 1200 l/h

DN 20: 380 - 1900 l/h

DN 25: 540 - 2700 l/h

DN 32: 920 - 4600 l/h

DN 40: 1560 - 7800 l/h

DN 50: 2680 - 13400 l/h

DN 65: 5800 - 29000 l/h

DN 80: 8640 - 43200 l/h

DN 100: 14200 - 71000 l/h

DN 125: 22400 - 112000 l/h

Minimalno kontrolisani protoci (qcontr.min) DN 15 0,33% od qnom, DN 20-125 0,5% od qnom.

qsetmin = Minimalno podešeni protok.

qnom = Maksimalno podešeni protok.

Potrošnja energije

DN 15-50:

Režim rada: < 4,0 W (24 VDC); < 5,6 VA (24 VAC)

Režim pripravnosti: < 1,9 W (24 VDC); < 3,3 VA (24 VAC)

DN 65-80:

Režim rada: < 5,8 W (24 VDC); < 10 VA (24 VAC)

Režim pripravnosti: < 1,9 W (24 VDC); < 3,3 VA (24 VAC)

DN 100-125:

Režim rada: < 7,7 W (24 VDC); < 10,8 VA (24 VAC)

Režim pripravnosti: < 1,9 W (24 VDC); < 3,3 VA (24 VAC)

Preciznost merenja

Protok:

Voda: Od 2% tačnosti na 100% od qnom do 2,4% tačnosti na 5% od qnom (prema MID-Class 2 EN1434).

Voda+glikol: Od 3% tačnosti na 100% od qnom do 4% tačnosti na 5% od qnom (prema MID-Class 3 EN1434).

(Videti “Preciznost protoka”)

Razlike temperatura:

±0,1 K @ ΔT = 6 K (za hlađenje)

±0,15 K @ ΔT = 10 K (za grejanje)

±0,2 K @ ΔT = 20 K (za grejanje)

Dp senzor:

<2,5 kPa za 10-100 kPa senzor

<10 kPa zar 40-400 kPa senzor

Diferencijalni pritisak (ΔpV)

Max. diferencijalni pritisak (ΔpVmax): 400 kPa = 4 bar

Pritisak zatvaranja: 600 kPa = 6 bar

ΔpVmax = Maksimalno dozvoljeni pad pritiska na ventilu, za ispunjenje svih navedenih perfomansi.

Područje podešavanja, diferencijalni pritisak Dp senzor:

10-100 kPa

40-400 kPa

Max. diferencijalni pritisak (Δpburst):

500 kPa = 5 bar

1200 kPa = 12 bar

Δpburst = Maksimalni diferencijalni pritisak koji može biti na senzoru.
