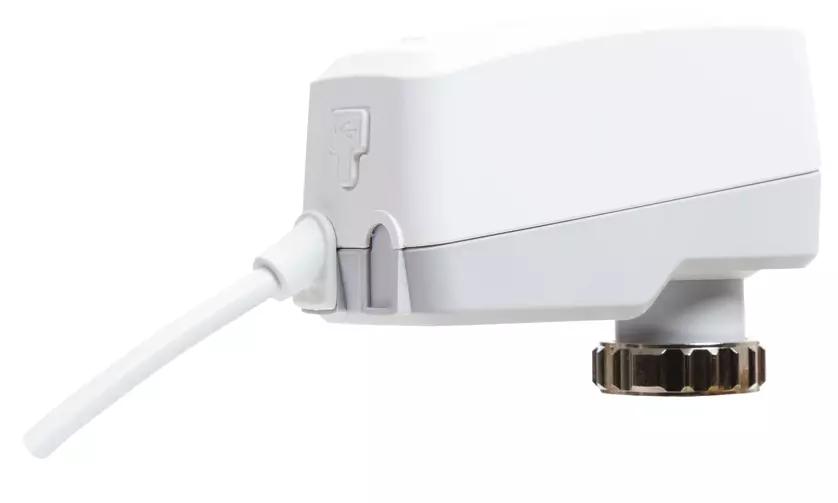

TA-Slider 160
Digitalt konfigurerbart proportionellt push-ställdon - 160/200 N
Digitalt konfigurerbara ställdon med eller utan change-over-funktion. Ett brett utbud av inställningsmöjligheter ger hög flexibilitet för parameteranpassning på plats. Programmerbar, binär ingång, relä och justerbar max-slaglängd ger nya möjligheter till avancerad hydronisk styrning och injustering.
Produktegenskaper
Praktisk, tillförlitlig inställning
Helt konfigurerbar med smartphone via Bluetooth och en TA-Dongle.
Helt konfigurerbar
Fler än 200 inställningsalternativ innebär att in- och utsignaler, binär ingång, relä, karakteristik och många andra parametrar kan konfigureras.
Enkel felsökning
Registrerar de tio senaste felen, för snabb och enkel felsökning.
Snabb kopiering av inställningar
Konfiguration av inställning kan kopieras snabbt från TA-Dongle till flera identiska TA-Slider ställdon.
Ljudnivå
Max. 30 dBA
Matningsspänning
24 VAC/VDC ±15%. Frekvens 50/60 Hz ±3 Hz. CO-version: 24 VAC ±15%. Frekvens 50/60 Hz ±3 Hz.
Anslutning mot ventil
Överfallsmutter M30x1,5.
Kapslingsgrad
IP54 (alla positioner) (enligt EN 60529)
Temperatur
Driftmiljö: 0°C till +50°C (5-95% RH, icke-kondenserande)
Förvaring: -20°C till +70°C (5-95% RH, icke-kondenserande)
Insignal
0(2)-10 VDC, Ri 47 kΩ.
Hysteres för känslighet 0,1-0,5 VDC. Lågpassfilter för 0,33 Hz.
Förvald inställning: Proportionell 0-10 VDC.
Proportionell: 0-10, 10-0, 2-10 eller 10-2 VDC
Proportionell, dubbelområde (change-oversystem): 0-3.3 / 6.7-10 VDC, 2-4.7 / 7.3-10 VDC, 0-4.5 / 5.5-10 VDC eller 2-5.5 / 6.5-10 VDC.
Proportionell, förskjutet område: 0-5, 5-0, 5-10 eller 10-5 VDC. 0-4.5, 4.5-0, 5.5-10 eller 10-5.5 VDC. 2-6, 6-2, 6-10 eller 10-6 VDC.
Hastighet
10 s/mm
Utsignal
I/O, Plus, CO-versioner: 0(2)-10 VDC, max 8 mA, min 1,25 kΩ.
Förvald inställning: Proportionell 0-10 VDC.
Områden: Se “Insignal”.
Ställkraft
160/200 N
Självjusterande för IMI Hydronic Engineerings ventiler.
Skyddsklass
(Enligt EN 61140)
III (SELV) TA-Slider 160, 160 I/O, 160 CO
II TA-Slider 160 Plus (skyddande isolering)
Slaglängd
6,9 mm
Automatisk detektering av ventilens ändlägen (slaglängdsdetektion).
Certifiering och direktiv
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
LV-D. 2014/35/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 63000
Kablar
1, 2 eller 5 m. Halogenfri med ändhylsor.
Brandklass: B2ca – s1a, d1, a1 enligt EN 50575.
TA-Slider 160: typ LiYY, 3x0.25 mm2.
TA-Slider 160 I/O: typ LiYY, 5x0.25 mm2.
TA-Slider 160 Plus: typ LiYY, 5x0.25 mm2 och reläkabel typ H03VV-F, 3x0.75 mm2, med ändhylsor.
TA-Slider 160 CO: typ LiYY, 5x0.25 mm2 och reläkabel typ LiYY, 3x0.34 mm2, med kontakt till ställdon TA-M106.
Färg
Vit RAL 9016, grå RAL 7047.
Märkning
Etikett: IMI TA, CE, produktnamn, artikelnummer och teknisk specifikation.
Material
Kåpa: PC/ABS GF8
Hus: PA GF40.
Överfallsmutter: Förnicklad mässing.
Effektförbrukning
Drift: < 1.0 VA (VAC); < 0.6 W (VDC)
Standby: < 0,5 VA (VAC); < 0,25 W (VDC)
I/O, CO version:
Drift: < 1.3 VA (VAC); < 0.7 W (VDC)
Standby: < 0.5 VA (VAC); < 0.25 W (VDC)
Plus version:
Drift: < 1.8 VA (VAC); < 1.0 W (VDC)
Standby: < 0.5 VA (VAC); < 0.25 W (VDC)
CO-version: Effektförbrukning för ställdon TA-M106 måste läggas till separat.
