Heizungsoptimierung - Produktlösungen für den hydraulischen Abgleich
Unsere Lösungen sind für ihre Nachhaltigkeit und Qualität bekannt. Speziell für den Einsatz im Bereich des hydraulischen Abgleichs bieten wir ganzheitliche Produkte an. Diese sind entscheidend, wenn es darum geht, Ihre Heizsysteme zu optimieren, den Energieverbrauch zu senken und somit einen bedeutenden Beitrag zum Umweltschutz zu leisten.
Fördermöglichkeit Heizungsoptimierung
Im Rahmen der Förderung einer Heizungsoptimierung im mehrgeschossigen Wohnbau, bietet der hydraulische Abgleich die Grundlage für eine förderfähige Maßnahme. Hier erfahren Sie mehr über unsere Marken und Produkte sowie die Einsatzgebiete und wie wir Sie bei der Umsetzung unterstützen.
Perfekte Optimierung mit IMI TA
Die Heizungsteigleitung spielt eine wesentliche Rolle in zentralen Heizungssystemen, da sie für die Verteilung der Wärme im gesamten Gebäude verantwortlich ist. Hier ist die Installation der ausgewählten Komponenten besonders wichtig.
In der Heizungsteigleitung wird jeweils eine Kombination von einem STAP-Differenzdruckregler und einem STAD-Strangregulierventil in der richtigen Dimension installiert. Je Wohnung kann ein Zonenventil TBV-C mit thermischem Stellantrieb EMO T und einem neo Einzelraumtemperaturregler (z. B. im Wohnzimmer) installiert werden.

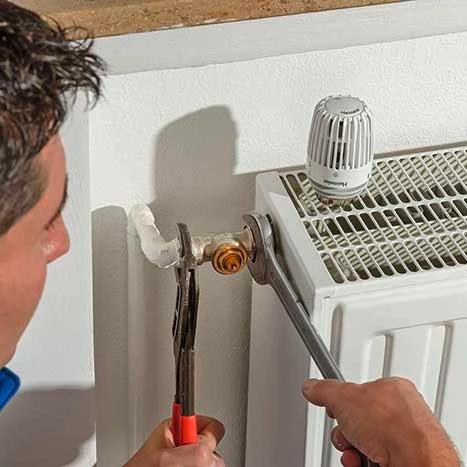

Ergänzend dazu erhält jeder Radiator in den Räumen ein automatisches Thermostatventil Eclipse mit einem Thermostatkopf von IMI Heimeier.
IMI unterstützt seine Partner auch im Dienstleistungsbereich bei Bestandsanalyse, Systemlösung, richtiger Dimensionierung und Ventilauslegung sowie bei Inbetriebnahme und Protokollierung mittels TAScope.
Ca. 10 % aller Heizungsanlagen sind als Einrohrheizung installiert. Um den Heizenergieeinsatz auch in solchen Anlagen mit einer besseren Effizienz zu nutzen, wird der Umbau auf eine Zweirohrheizung gefördert. Üblicherweise werden je Wohnung im Aufputz Zweirohhttps://www.imi-hydronic.com/de-at/product/ta-scoperinstallationen in der Sockelleiste neu verlegt.
IMI bietet eine Vielzahl von Lösungen zum Umbau sowie der Nachrüstung mittels umstellbarer Einrohr/Zweirohrventile an. Im Regelfall können die Radiatoren weiterverwendet werden. Sollte ein Umbau nicht möglich sein, sollte in jedem Fall je Wohnung ein TA-Compact-P Zonenventil mit thermischen Stellantrieb EMO T und einem neo Einzelraumtemperaturregler (z. B. im Wohnzimmer) installiert werden.

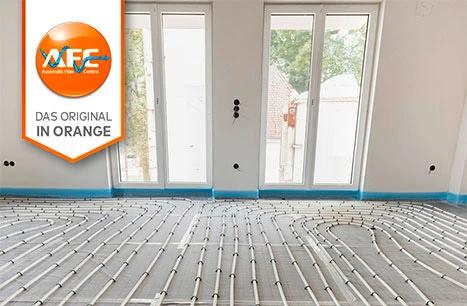

Bei Fußbodenheizungsanlagen kann ebenfalls einfach ein hydraulischer Abgleich erreicht werden. Bestehende Verteiler werden durch Dynacon 150 mit automatischer Durchflussregelung ersetzt. Zur Raumtemperaturregelung werden EMOT Stellantriebe auf die Verteilerventile montiert. Des Weiteren werden neo smarte Raumthermostate je Zimmer nachgerüstet und mit einer Verteilerklemmleiste verbunden.
Sollte keine nachträgliche Elektroinstallation möglich sein, können die Raumthermostate auch auf Funkbasis und mit Batteriebetrieb gewählt werden. Auch Digitalisierung und Systemmonitoring werden gefördert. Somit empfiehlt sich bei größeren Anlagen anstelle von einem STAP-Differenzdruckreglers einen elektronischen Differenzdruckregler TA-Smart-Dp je Steigstrang zu installieren. Zusätzlich zur automatischen hydraulischen Regulierung können Betriebsdaten zur weiteren Optimierung zu jedem Zeitpunkt analysiert werden.
Automatisch & analog
- Eclipse Thermostatventil mit IMI Heimeier Thermostatkopf
- STAP-Differenzdruckregler je Steigstrang
Automatisch & digital
- Eclipse Thermostatventil mit HeimSync Smartem Thermostatkopf (Bluetooth)
- TA-Smart DP - Elektronischer Differenzdruckregler
Die AFC-Technologie
Die AFC-Technologie ermöglicht einen einfachen hydraulischen Abgleich. Durch die Einstellung des benötigten Volumenstroms für die einzelnen Heizkörper, direkt am Eclipse-Ventil, wird das System zuverlässig abgeglichen. Die Lösungen mit AFC-Technologie sind so konzipiert, dass nach Einstellung des Ventils auf den richtigen Wert der gewünschte Durchfluss unabhängig vom Differenzdruck nicht überschritten wird.
Auch bei Überangebot, z. B. beim Schließen benachbarter Ventile oder während der morgendlichen Aufwärmphase, regelt Eclipse den Durchfluss automatisch auf den eingestellten Wert. Aufwändige Berechnungen zur Ermittlung der Einstellwerte sind nicht erforderlich.
Vorteile der AFC-Technologie im Überblick
- Automatischer hydraulischer Abgleich– durch integrierte Durchflussregelung
- Einstellen und vergessen– für die einfache und schnelle Wartung
- Der eingestellte Durchfluss – wird nie überschritten
- Großer Durchflussbereich – von 10 bis 150 l/h und 30 bis 300 l/h
- Für vielfältige Anwendungen
- Ideal für die Sanierung– durch einfache Auslegung und Standard-Baulängen
Weitere Informationen zur AFC-Technologie finden Sie auch unter https://afc.imi-hydronic.com.

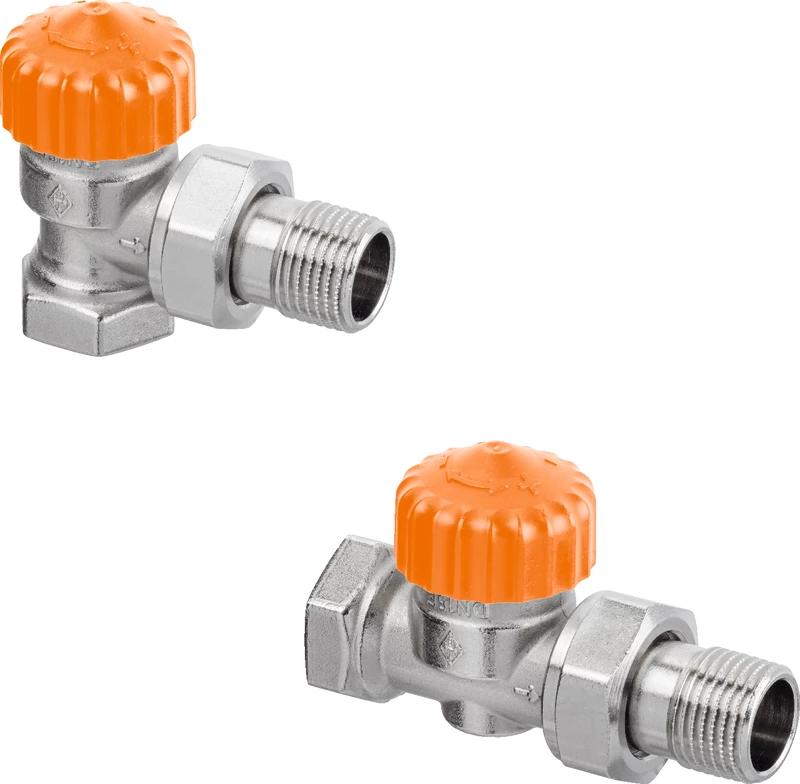

Das Eclipse ist ein Thermostat-Ventilunterteil mit automatischer Durchflussregelung. Das Thermostat-Ventilunterteil Eclipse wird direkt am Heizkörper eingestellt, um den erforderlichen Durchfluss zu erreichen.
Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck. Komplexe Berechnungen zur Ermittlung der Einstellwerte sind deshalb nicht erforderlich. Dadurch ist der hydraulische Abgleich mit einem Dreh erledigt.

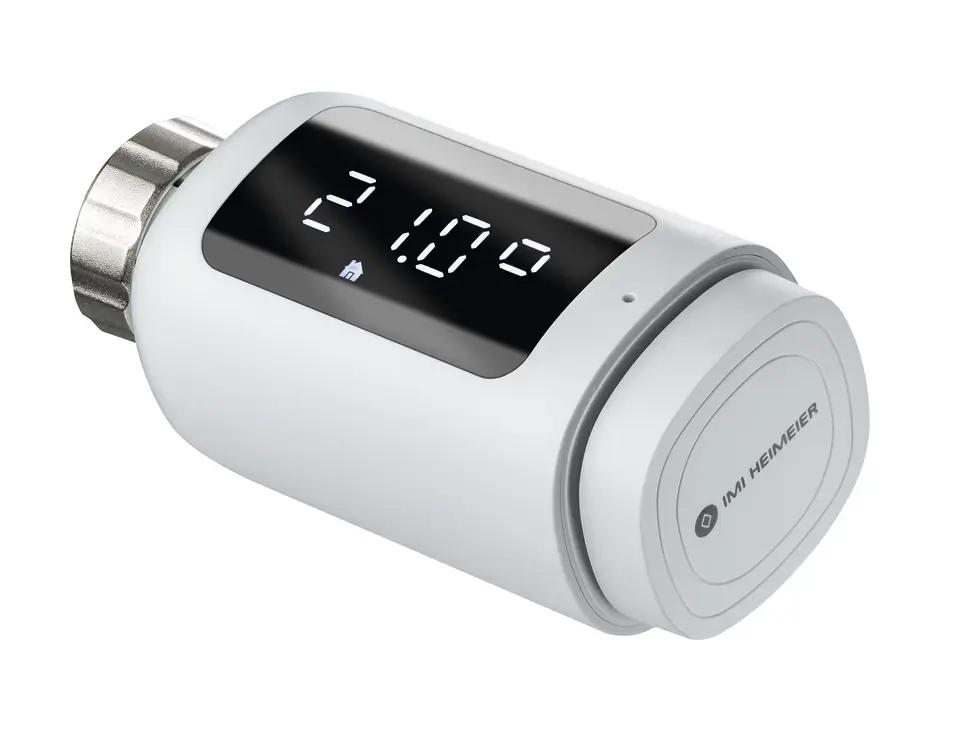

HeimSync
HeimSync ist ein smarter Thermostatkopf mit einer Bluetooth-Version. Regeln Sie die Raumtemperatur manuell am hochwertigen Display des smarten Thermostatkopfs oder per App.
Nutzen Sie die bedienerfreundliche HeimSync-App für mehr Flexibilität und smarten Energieverbrauch!

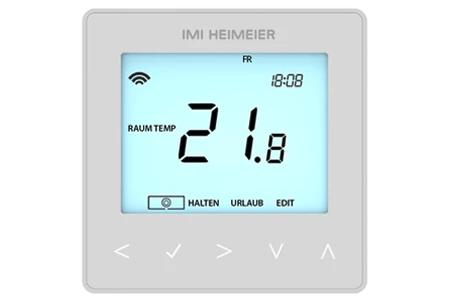

neo - smarte Raumthermostate
neo sind die neuen, smarten Raumthermostate von IMI Heimeier. neo kann als eigenständiges Raumthermostat oder in Verbindung mit dem neoHub genutzt werden. Mit dem neoHub-System können eine Vielzahl von Heiz und Kühlsystemen über das Smartphone geregelt werden. Durch die Kombination entsteht so eine optimale SmartHomeLösung für Ihr Zuhause.
TBV-C
TBV-C-Kompaktregelventil zur On-/Off-Regelung. Das TBVC Ventil wurde für den Einsatz als Zonenregelventil in Heizungs und Kältesystemen entwickelt. Es bietet eine stabile Regelung und präzise Einregulierung über die gesamte Ventillebensdauer. Die gegen Entzinkung beständige Legierung AMETAL® minimiert das Risiko von Korrosion.
Voreinstellwerkzeug
- Für die einfache und genaue Ventileinstellung
Absperrbar
- Für die einfache und schnelle Wartung der Anlage
Selbstdichtende Messnippel
- Für schnelles und einfaches Messen

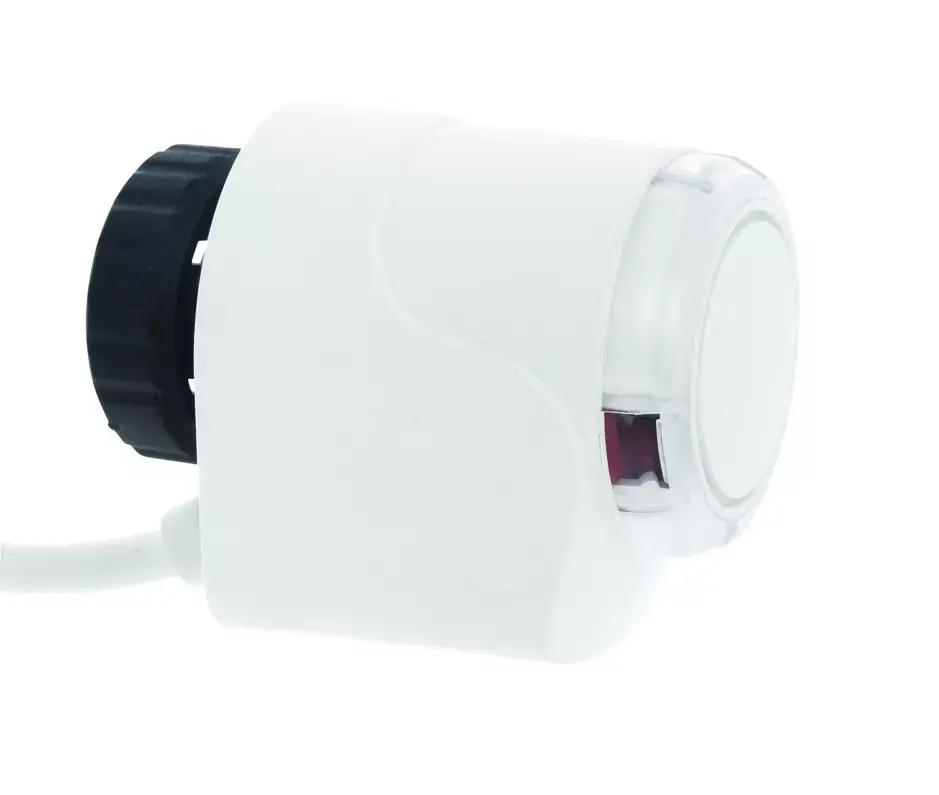

EMO T
Der EMO-T-Stellantrieb wird zusammen mit den TBVC und TA COMPACT P Kompaktregelventilen oder Thermostatventilunterteilen verwendet und bietet eine verlässliche Zweipunktregelung und eine hohe Schutzklasse.
- Thermischer Stellantrieb
- Zweipunkt-Regelung oder Puls
- Weiten Modulation (PWM)
Eine lange Lebensdauer wird durch die einzigartige Konstruktion gewährleistet, während die rundum sichtbare Stellungsanzeige die Funktionskontrolle erleichtert. Die hohe Stellkraft verstärkt die Zuverlässigkeit des Antriebs.
- Hohe Stellkraft und großer Hub
- Für zuverlässigen und vielseitigen Betrieb.
- Hohe Schutzart IP 54
- Für sicheren Betrieb in allen Einbaulagen
- Rundum sichtbare Stellungsanzeige
- Für die einfache Funktionskontrolle und Wartung
- M30x1,5 Anschluss
- Kompatibel mit IMI TA oder IMI HEIMEIER Ventilen und Fußbodenheizkreisverteilern mit M30x1,5 Anschluss für den Stellantrieb.
STAP Differenzdruckregler
STAP ist ein Hochleistungsdifferenzdruckregler der den Differenzdruck über die Last konstant hält. Er erlaubt eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile. Er ist einfach einzustellen und in Betrieb zu nehmen. Das kompakte Design und seine hohe Genauigkeit machen den STAP zur ersten Wahl in Heizungs- und Kältesystemen.
Vorteile STAP-Differenzdruckregler
- Druckentlasteter Ventilkegel ermöglicht eine genaue Differenzdruckregelung.
- Einstellbarer Sollwert und Absperrfunktion stellt den gewünschten Differenzdruck sicher und dadurch eine genaue Einregulierung. Absperrfunktion zur einfacheren Wartung.
- Messnippel mit Entleerfunktion, vereinfacht die Einregulierung und verbessert die Genauigkeit.

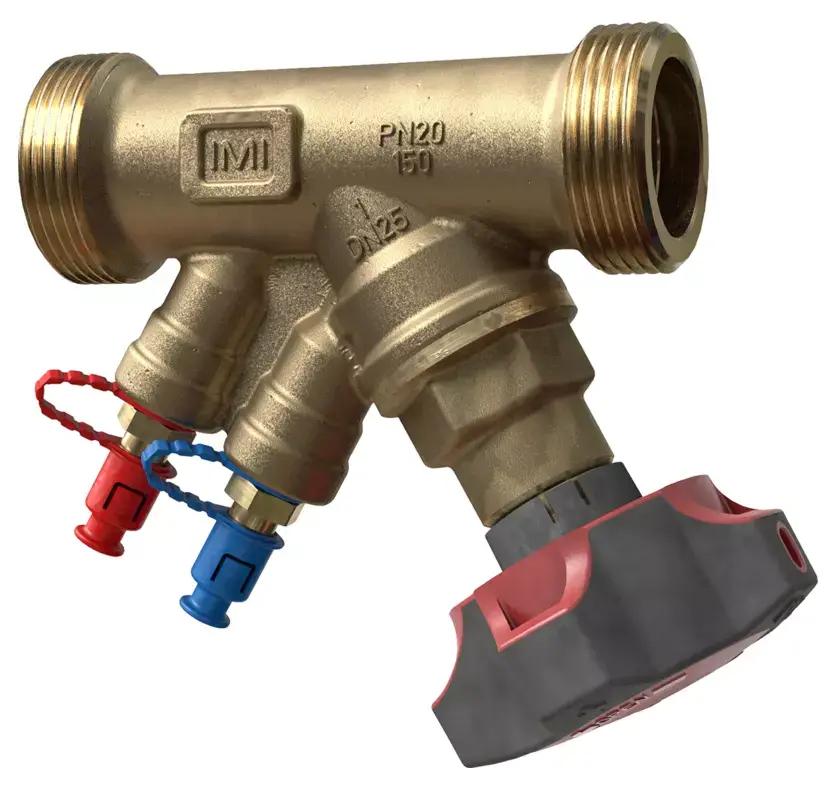

STAD-Einregulierungsventil
Das STAD Einregulierungsventil bietet höchste Genauigkeit für hydraulische Systeme. Es ist optimal geeignet für die Sekundärseite in Heizungs- und Kältesystemen.
Vorteile STAD-Einregulierungsventil
- Hohe Genauigkeit bei allen Einstellwerten, präzise Einregulierung und Durchflussmessung (mit Hilfe des TA-SCOPE)
- Handrad
- Direkt digital ablesbare Handradposition zur genauen, schnellen und einfachen Einregulierung
- Absperrfunktion zur einfacheren Wartung
- Selbstdichtende Messnippel
- Für schnelles und einfaches Messen
- AMETAL®
- Diese gegen Entzinkung resistente Legierung bietet eine verlängerte Lebensdauer
- des Ventils und verringert das Risiko von Leckagen
TA-Smart-DP
TA-Smart-DP ist ein elektronischer Differenzdruckregler mit der Möglichkeit zur Durchfluss-, Temperatur- und Leistungsmessung.
Die Ultraschall - Durchflussmesstechnologie kombiniert mit den einzigartigen Algorithmen des Antriebes führt zu den besten Regelergebnissen am Markt.
TASmartDP ist ein elektronischer Differenzdruckregler, der den Differenzdruck über die Last konstant hält. Dies garantiert eine hohe Regelautorität und Regelstabilität für nachgeschaltete modulierende Regelventile.
Zusätzlich begrenzt TASmartDP Geräusche und vereinfacht den hydraulischen Abgleich. Seine kompakte Bauweise und die einfache Parametrierung reduziert den Einbau und Inbetriebnahmezeit.
Vorteile TA-Smart-DP
- Präzise und stabile Differenzdruckregelung stellt den gewünschten Differenzdruck sicher und dadurch eine genaue Einregulierung
- Optionale CloudVerbindung
- Der einfache Fernzugriff auf Daten und Konfigurationsparametern ermöglicht eine Feststellung oder Anpassung der Systemleistung
- Hohe Messgenauigkeit
- Hohe Genauigkeit bei Durchfluss und Temperaturmessung unter allen Einsatzbedingungen (MediumsArt und Temperatur)
- Kompakt mit wenigen Komponenten
- Kurze Installationszeit und geringer Platzbedarf erleichtern den Einbau, besonders in der Renovierung
- Zweckmäßige und zuverlässige Parametrierung
- Parameter sind an die Betriebssituation anpassbar. Inbetriebnahme und Parametrierung per Smartphone über Bluetooth, reduzierte Inbetriebnahme und Diagnosezeiten
- Einfache Diagnose
- Kontinuierliche Messungen (Durchfluss, Temperatur, Leistung...) ermöglichen eine exakte Fehlerlokalisierung in hydraulischen Systemen
- Vielseitige Kommunikationsmöglichkeiten Digital (die wichtigsten BUSProtokolle und MQTT) sowie analoge Ansteuerung (0(2)10 VDC oder 0(4)20 mA)
