Der Betrieb thermischer Netze im Master-Slave-Verbund stellt hohe Anforderungen an die Druckhaltung. Entscheidend sind eine zuverlässige Kommunikation zwischen verteilten Druckhaltungen sowie klar definierte Druckdiktierpunkte für einen sicheren und stabilen Betrieb.
Druckhaltung im hydraulischen Verbund – Koordination und eindeutige Druckführung
Der Ausbau von thermischen Netzwerken und der hydraulische Zusammenschluss von ehemals separat betriebenen Heizsystemen erfordert eine besondere Berücksichtigung der Druckhaltung. Sämtliche im hydraulischen Verbund verteilten Druckhaltungen müssen untereinander kommunizieren können und aufeinander abgestimmt sein, denn am Ende darf immer nur ein Druckdiktierpunkt im gesamten hydraulischen Verbund vorhanden sein.
Kommunikation, Inselbetrieb und Redundanz als zentrale Herausforderungen
In thermischen Netzen sind die Wärmezentralen mit ihren Druckhaltungen häufig über große Distanzen verteilt, was eine besondere Herausforderung für die sichere Datenkommunikation zwischen den verbundenen Druckhaltungen darstellt. Daneben gibt es häufig die Anforderung des temporären Inselbetriebs einzelner Heizkreise. In kritischen Anwendungen sind Redundanzen in der Druckhaltung für die Aufrechterhaltung einer hohen Betriebssicherheit zu erforderlich.
Unsere Lösungen im Überblick
IMI Pneumatex Transfero und Compresso Druckhalteanlagen mit ihren BrainCube Connect Steuerungen bewältigen all diese Anforderungen intelligent und sicher.

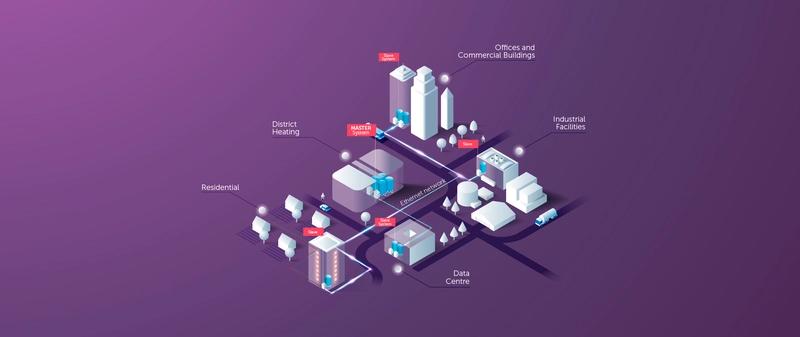

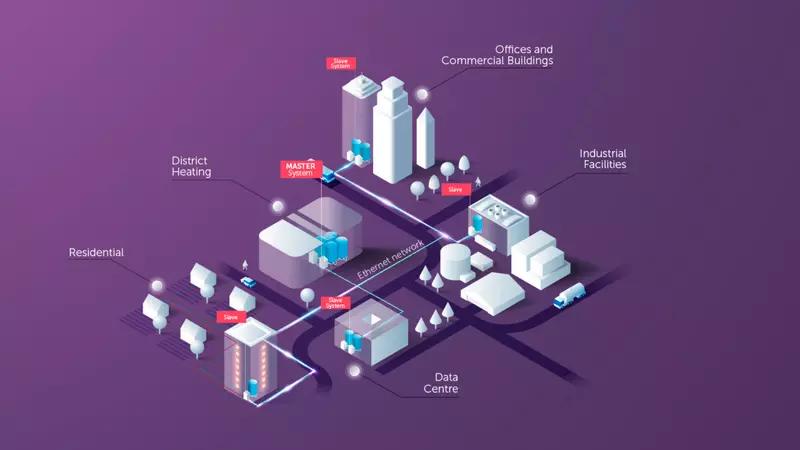

Mit BrainCube Connect können bis zu 40 Transfero Druckhalteanlagen auch über grosse Entfernungen im Master-Slave-Betrieb zusammenarbeiten. Ob redundanter Parallelbetrieb in Gruppen, inhaltsgesteuerter Volumenausgleich an beliebigen Stellen des hydraulischen Netzwerks oder als massgebliche individuelle Druckhaltung im temporären Inselbetrieb, alles ist möglich.
Die Datenkommunikation zwischen den Geräten findet entweder über die RS485 Schnittstelle über eine separate Verkabelung statt oder aber über die Ethernet Schnittstelle mit Multicast Protokoll im bestehenden lokalen IP Netzwerk. Die Ethernet-basierte Multicast Kommunikation ist besonders für gebäudeübergreifende Lösungen und grosse Distanzen geeignet. Parallel dazu steht die Ethernet Schnittstelle immer auch zur Modbus TCP Kommunikation mit der Gebäudeleittechnik bereit.
Mehrwert durch intelligente IMI-Druckhaltelösungen
Zusammengefasst bieten IMI Pneumatex Transfero und Compresso Druckhalteanlagen mit ihren BrainCube Connect und dem intelligenten, zuverlässigen Master-Slave Verbundbetrieb:
- Zuverlässigen und optimalen Betrieb bei Teil- und Vollast
- Erhöhte Redundanz und Betriebssicherheit
- Wartung ohne Betriebsunterbruch
- Flexible und skalierbare Integration von zusätzlichen thermischen Kreisläufen
Die Lösung BrainCube Connect & Transfero TI Connect eignet sich ideal für Nah- und Fernwärmenetze, Fernkältenetze, Rechenzentren und Krankenhäuser, in denen Zuverlässigkeit und Flexibilität entscheidend sind.
