Multilux 4 – Set

mit Zweipunktanschluss als Eck- oder Durchgangsform und Anschluss R 1/2 oder G 3/4 für Zweirohranlagen

Das Multilux 4 – Set wird in Zweirohranlagen für den Anschluss an Heizkörper mit unterem Zweipunktanschluss wie z. B. Badheizkörper, Universalheizkörper etc. verwendet. Mittenabstand der Anschlüsse 50 mm. Multilux 4 - Set ist geeignet für die Montage als Eck- oder als Durchgangsform. Außerdem besteht die Möglichkeit den Thermostat-Kopf links oder rechts zu montieren. Für die Montage rechts kann das Thermostat-Oberteil gegen das Absperr-Oberteil getauscht werden.

Technischer ProspektMultilux-4_DE_DE_low.pdf

Produktmarke

Hauptmerkmale

Geeignet für die Montage als Eck oder Durchgangsform

Für Rohranschluss zur Wand oder senkrecht zum Boden

Thermostat-Kopf kann Links oder Rechts montiert werden

Thermostat-Oberteil und Absperr-Oberteil können getauscht werden

Vor- und Rücklaufanschluss sind beliebig wählbar

Kreuzungen der Anschlussleitungen können dadurch vermieden werden

Anwendungsbereich

Zweirohr-Heizungsanlagen

Funktionen

Regelung

Absperren

Stufenlose Präzisions-Voreinstellung

Dimensionen

DN 15

Dimensionen (DN)

Druckklasse

PN 10

Temperatur

Max. Betriebstemperatur: 120 °C, mit Verkleidung 90 °C.

Min. Betriebstemperatur: -10°C

Thermostatköpfe

Thermostatkopf DX

Anschluss am Thermostat-Kopf

M30x1.5

Kennzeichnung

THE und II+ Kennzeichnung.

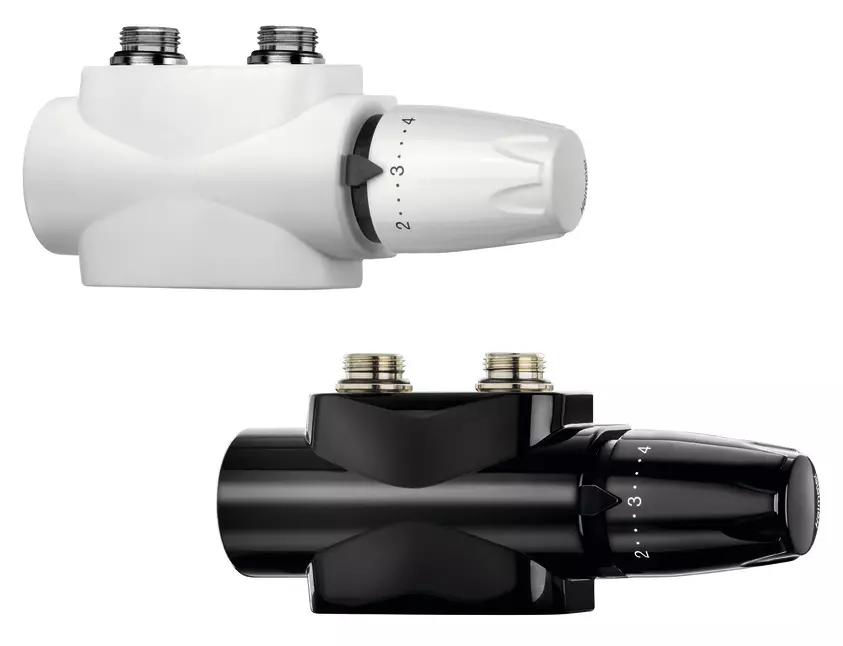

Bauschutzkappe weiß RAL 9016 oder tiefschwarz RAL 9005.

Heizkörperanschluss:

Anschlussstücke für Heizkörperanschlüsse R1/2 und G3/4. Toleranzausgleich ±1,0 mm durch spezielle Überwurfmuttern und flexibles Flachdichtungs-System für spannungsfreie Montage.

Rohranschluss

Das Gehäuse mit Außengewinde G3/4 ist ausgelegt für den Anschluss mit Klemmverschraubungen an Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr.

Werkstoffe

Ventilgehäuse: korrosionsbeständiger Rotguss

O-Ringe: EPDM

Ventilteller: EPDM

Druckfeder: Edelstahl

Thermostat-Oberteil: Messing, PPS und SPS und SPS

Das komplette Thermostat-Oberteil kann mit dem HEIMEIER Montagegerät ohne Entleeren der Anlage ausgewechselt werden.

Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der äußere O-Ring ist unter Druck auswechselbar.

Verkleidung: ABS

Oberflächenbehandlung

Ventilgehäuse Rotguss und Anschlussverschraubung vernickelt.

Die untenstehende Übersicht unterstützt die Suche nach Produktvarianten. Weitere Produktinformationen finden Sie im Datenblatt über den Link oben.
