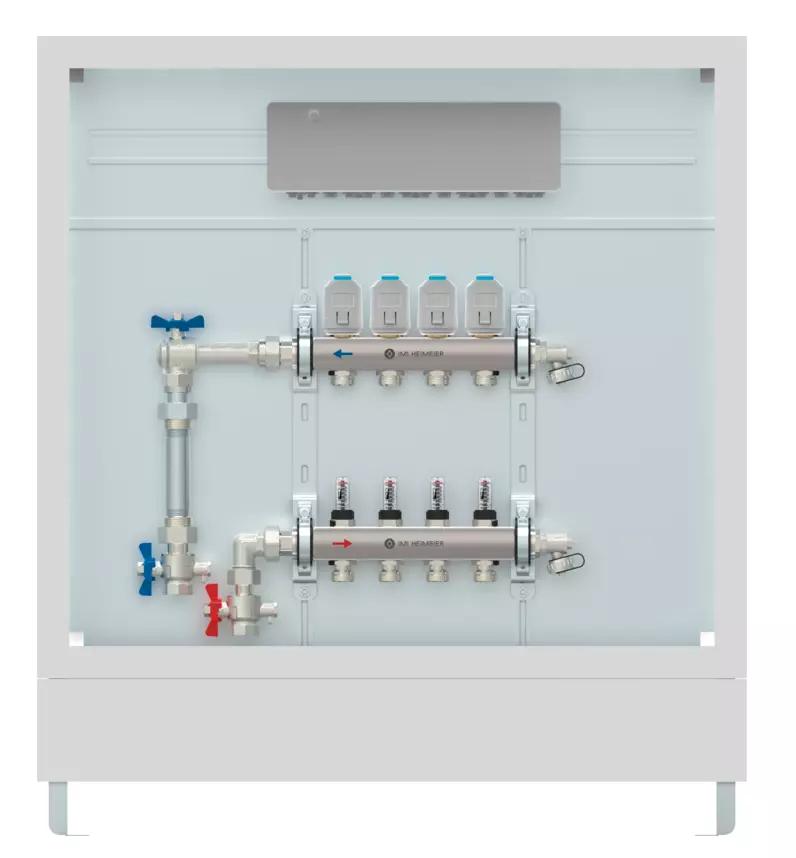

TA-COMFORT Fußbodenheizungs-Station mit Dynacon Eclipse

Wohnungsstation für Fußbodenheizung mit automatischer Durchflussregelung

Werkseitig vorgefertigte Fußbodenheizungs-Station inkl. Dynacon Eclipse Verteiler mit automatischen Durchflussreglern pro Heizkreis. Mit Klemmleiste für bis zu 8 Zonen (Räume). Der Durchfluss der einzelnen Heizkreise wird bei Dynacon Eclipse direkt in l/h eingestellt. Dadurch ist der hydraulische Abgleich mit einem Dreh erledigt. Der eingestellte Durchfluss wird kontinuierlich angepasst. D. h. bei einem Überangebot, z. B. aufgrund schließender Nachbarkreise, regelt Dynacon Eclipse den Durchfluss automatisch auf den eingestellten Wert. Die Regelkartusche sorgt stetig für einen konstanten Durchfluss. Dynacon Eclipse Heizkreisverteiler sind dadurch eine zeit- und kostensparende Lösung, auch bei der Inbetriebnahme.

Technischer ProspektTA-COMFORT_radiant_heating_unit_IN_DE_low.pdf

Download BIM

Produktmarke

Hauptmerkmale

Komplettes System für dezentrale Fußbodenheizung

Versorgt jede Wohnung mit Wärme.

Automatischer hydraulischer Abgleich

Durch integrierte Durchflussregler in den Thermostat-Oberteilen

Durchflussanzeige pro Heizkreis

Zur Funktionskontrolle

Mit First-Open Funktion bei Ausführung stromlos geschlossen

Antriebe stromlos geschlossen mit First-Open Funktion und ständige Funktionsanzeige.

Mit Klemmleiste

Für bis zu 8 Zonen (Räume)

Anwendungsbereich

Fußbodenheizungen

Funktionen

Entleeren

Füllen

Automatische Durchflussregelung

Messen (Kugelhähne mit Direktanschluss für Temperaturfühler im Vor- und Rücklauf)

Absperren

Spülen

Einzelraumtemperaturregelung mit Stellantrieb oder Thermostat-Kopf

Entlüften

Druckklasse

PN 6

Differenzdruck (ΔpV)

Max. Differenzdruck:

60 kPa (<30 dB(A))

Min. Differenzdruck:

30 – 150 l/h = 17 kPa

150 – 300 l/h = 25 kPa

Durchflussbereiche

Der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos eingestellt werden: 30 – 300 l/h.

Werkseinstellung: Inbetriebnahme-Stellung.

Max. 2,5 m3/h pro Heizkreisverteiler.

Temperatur

Max. Betriebstemperatur: 70°C

Min. Betriebstemperatur: -5°C

Kennzeichnung

IMI Heimeier

Werkstoffe

Verteiler: Edelstahl 1.4301

Anschlussverschraubungen: Messing, vernickelt.

Thermostat-Oberteil: Messing

O-Ringe: EPDM

Ventilteller: EPDM

Druckfeder: Edelstahl

Thermostat-Oberteil: Messing, PPS und SPS.

Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung.

Durchflussanzeiger: Wärmebeständige Kunststoffe und rostfreier Stahl. Messing. Dichtungen aus EPDM.

Füll-, Entleer-, Spül- und Entlüftungsvorrichtung: Messing, vernickelt und Kunststoff. Dichtungen aus EPDM.

Kugelhähne: Messing, PTFE und EPDM-Abdichtung.

Passstück Warmwasserzähler: Stahl

Anschlüsse: Messing

Verteilerschrank: Stahlblech verzinkt. Rahmen und Tür pulverbeschichtet, weiß RAL 9016.

Die untenstehende Übersicht unterstützt die Suche nach Produktvarianten. Weitere Produktinformationen finden Sie im Datenblatt über den Link oben.

Art.-Nr.
