E-Z Süsteem

E-Z Süsteem

Ühe- ja kahetoru küttesüsteemidele

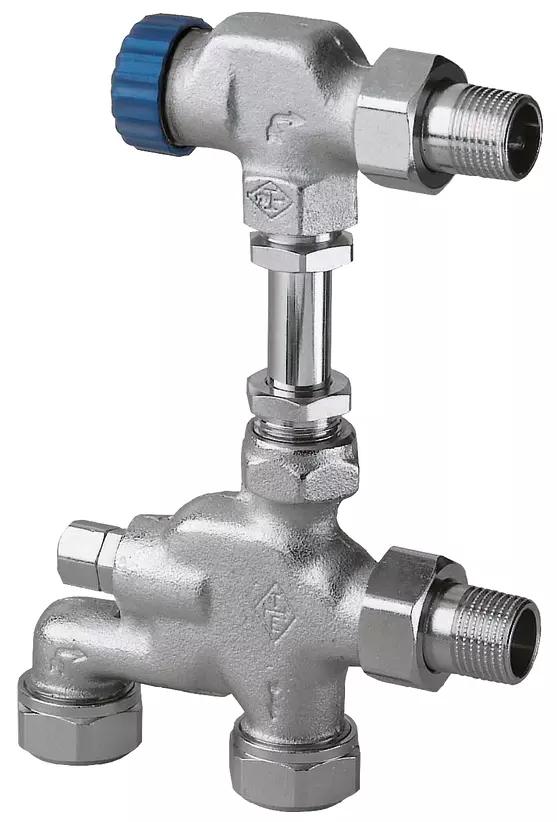

E-Z Süsteem universaalne ventiil külgühendusega radiaatoritele kasutamiseks nii ühe- kui kahetoru süsteemides. Toru ühenduste tsentrite vahe on 58 mm.

Tehniline spetsifikatsioonE-Z_System_ET_low.pdf

Product branding

imi_heimeier

Omadused ja eelised

Kasutatav nii ühe- kui kahetoru süsteemides

Eriti väikse voolu takistusega

Sobib kõikidele paigaldus olukordadele tänu erineva kujuga termostaatventiili korpustele

Ei ole tagurpidi ringlust tänut integreeritud gravitatsiooni pidurile E-Z jaoturis

Kasutusvaldkond

Kahe- ja ühetoru küttesüsteemid

Funktsioonid

Reguleerimine

Sulgemine

Suurused

DN 15

Rõhuklass

PN 10

Temperatuur

Maksimaalne töötemperatuur: 120 °C; kübara või ajamiga 100 °C.

Min. töötemperatuur: -10°C

Märgistus

Jaotur:

THE, voolusuuna nool.

Termostaatilise Klapikorpus:

THE, voolusuuna nool.

Aksiaal ja sirge: Sinine kaitsekübar. Sinine tihendi korpus.

Toppelt nurk: Must kaitsekübar. Must tihendi korpus.

Ühendus termostaatpea ja ajamiga:

HEIMEIER M30x1,5

Toruühendus

G3/4 väliskeere surveliitmikele plastik-, vask-, pressteras- või komposiittorudele.

Materjalid

Jaotur:

Klapikorpus: roostele vastupidav pronks

O-rõngad: EPDM-kumm

Klapiketas: EPDM-kumm

Spindel: Vask


Termostaatilise Klapikorpus:

Klapikorpus: roostele vastupidav pronks.

O-rõngad: EPDM-kumm

Klapiketas: EPDM-kumm

Tagasilükkevedru: roostevaba teras

Klapi vahedetail: vask

Kogu termostaatilise vahedetaili saab HEIMEIERi kinnitustööriista abil süsteemi kuivendamata asendada.

Spindel: Niro-terasest O-rõngaga topeltkinnitusega spindel.



Muu:

Vaata “Lisaseadmed” ja "Tooted"

Pinnatöötlus

Ventiili korpus ja liitmikud on nikeldatud.
