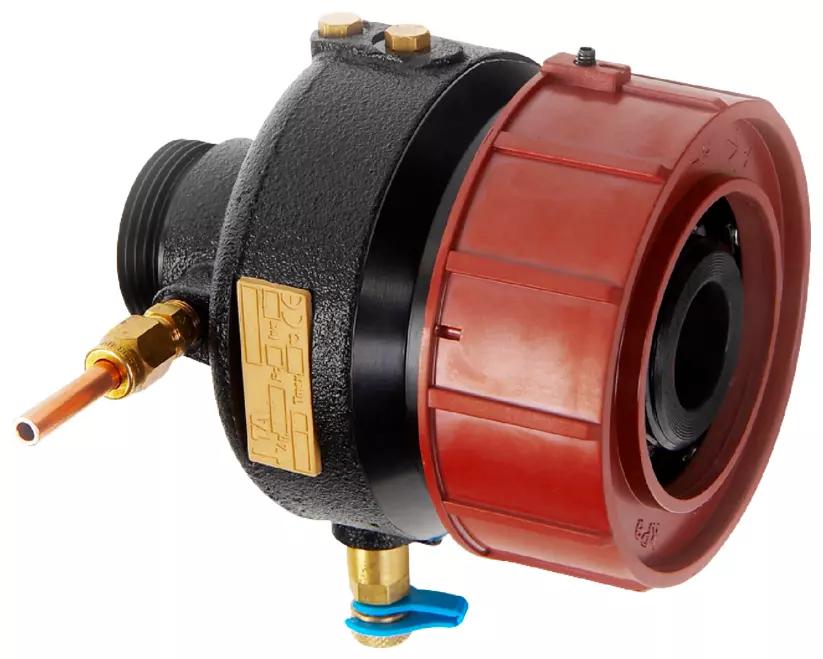

DA 516
Paine-erosäätimet joiden paine-eroalue on aseteltavissa – DN 15-50
Tämä lämmitys- ja jäähdytysjärjestelmien kompakti paine-erosäädin toimii erityisen tehokkaasti sellaisissa olosuhteissa joissa lämpötilat ja/tai paine-erot ovat suuria. DA 516 venttiiliä voidaan käyttää kaukolämpö- sekä jäähdytysjärjestelmien ensiö- ja toisiopuolella. Venttiilin ruostumattomuuden takaa elektroforeesitekniikalla pinnoitettu sitkorautainen venttiilipesä.
Tuotemerkki
Tärkeimmät ominaisuudet
Sisäänrakennettu toimilaite
Mahdollistaa suurien paine-erojen kuristamisen äänettömästi.
Säädettävä paine-eroalue
Tarkan perussäädön varmistava paine-ero on aseteltavissa halutuksi.
Mittausyhteet
Yksinkertaistavat perussäädön suorittamista ja lisäävät sen tarkkuutta.
Käyttöalue
Lämmitys- ja jäähdytysjärjestelmät.
Asennus paluuputkeen.
Toiminnot
Paine-eron säätö
Mittaus (ΔpL)
Esisäädettävä Δp kuorman yli (ΔpL)
Paineluokka
PN 25
Paine-ero (ΔpV)
Maksimi paine-ero (ΔpV): 1600 kPa = 16 bar
Asettelualue
Toimitusasetukset: Maksimi arvo (30, 60, 100 tai 150 kPa).
Δp kuorman yli on säädettävissä välillä: 5-30 kPa, 10-60 kPa, 10-100 kPa tai 60-150 kPa.
Lämpötila
Maks. käyttölämpötila: varustettuna mittausyhteellä: 120°C, ilman mittausyhteitä: 150°C
Min. käyttölämpötila: -10°C
Väliaine
Vesi tai neutraalit nesteet, veden ja glykolin seokset (0-57%).
Merkintä
IMI TA, DN, PN, Materiaali, Kvs, Δp ja virtauksen suuntanuoli.
Liitäntä
Ulkokierre ISO 228 mukaisesti.
Materiaali
Venttiilipesä: Sitkorautaa EN-GJS-400-15
Kalvot ja tiivisteet: EPDM-kumia
Säätörengas: Ryton PPS
Pintakäsittely
Sähköforeesimaali
Alla oleva taulukko auttaa sinua löytämään sopivan tuotteen sen ominaisuuden perusteella. Lisätietoja saat lataamalla yllä olevan teknisen esitteen.
