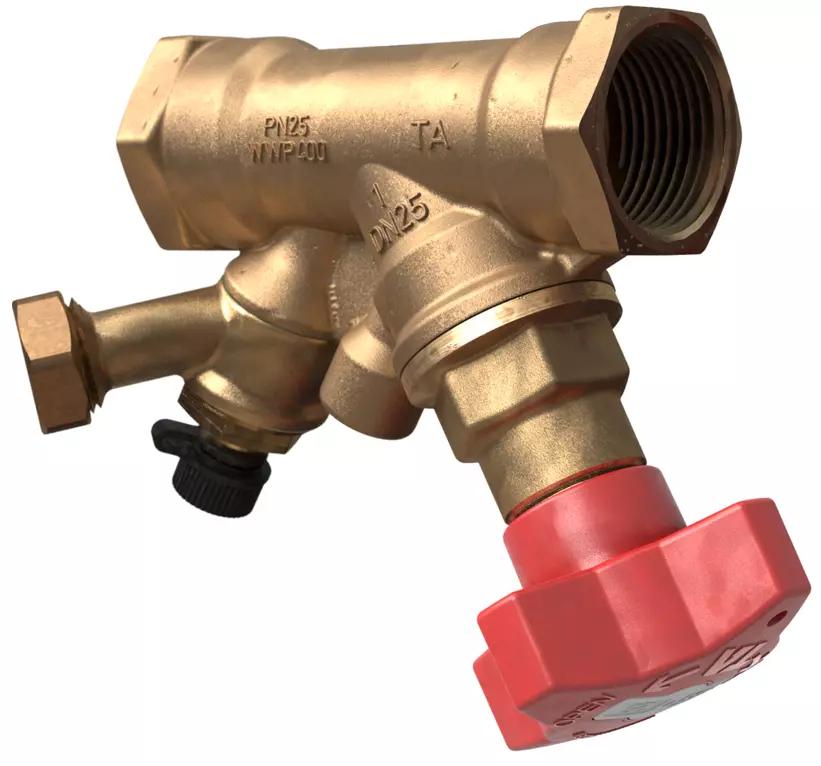

STS

STS

Elzáró mérőcsonkkal

A mérőcsonkkal rendelkező STS elzáró szerelvény lehetőséget biztosít a hibadiagnosztikára. Ideális megoldás fűtési, hűtési és használati melegvizes rendszerek szekunder oldalán.

AdatlapSTS_EN_MAIN.pdf
AdatlapTA-COMPACT-DP_HU_low.pdf

Márkajelzés

imi_ta

Tulajdonságok és Előnyök

Self-sealing measuring point

For quick and easy measuring.


System diagnostics and power measuring

Providing an additional test point to the system enables quick and easy system diagnostics and power measuring with TA-SCOPE.


AMETAL®

Cinkkiválásmentes ötvözet, használatával biztosítható a hosszú élettartam és csökken a szivárgás kockázata.

Alkalmazási terület

Fűtési és hűtési rendszerekben.

Ivóvizes rendszerekben.

Funkciók

Ürítés (szeleptípustól függően)

Mérés

Elzárás

Méretek

DN 15-50

Névleges nyomás [PN]

PN 25

Hőmérséklet

Magasabb hőmérséklet igény esetén (max. 150°C), lépjen kapcsolatba a IMI Hydronic Engineering helyi képviseletével.

Legmagasabb üzemi hőmérséklet: 120°C

Legalacsonyabb üzemi hőmérséklet: -20°C.

Közeg

Víz, semleges folyadékok, víz-glikol keverék (0-57%).

Jelölés

Szeleptest: IMI, TA, PN 25/400 WWP, DN és coll méret, valamint DN 50 esetén CE.

Kézikerék: Szelep típus és méret.

Csatlakozás

Belső menet az ISO 228 szabvány szerint.

ISO 7/1 szerinti menethossz.

Anyag

Szeleptest és szelepfelsőrész: AMETAL®

Tömítés (test/felsőrész): EPDM anyagú O-gyűrű

Szeleptányér: AMETAL®

Szelepüléktömítés: EPDM anyagú O-gyűrű

Szelepszár: AMETAL®

Csúszóhüvely: PTFE

Szelepszár tömítés: EPDM anyagú O-gyűrű

Rugó: Rozsdamentes acél

Kézikerék: Polyamid


Mérőcsatlakozók: AMETAL®

Tömítés: EPDM

Védőkupak: Polyamid és TPE


Ürítőcsonk: AMETAL®

Tömítés: EPDM

Lapos tömítés: Aramid szál



Az AMETAL® az IMI Hydronic Engineering által gyártott, cinkkiválással szemben ellenálló, speciális ötvözet.

Az alábbi táblázat segítséget nyújt a megfelelő termék kiválasztásában. További részletekért töltse le a fenti adatlapot.
