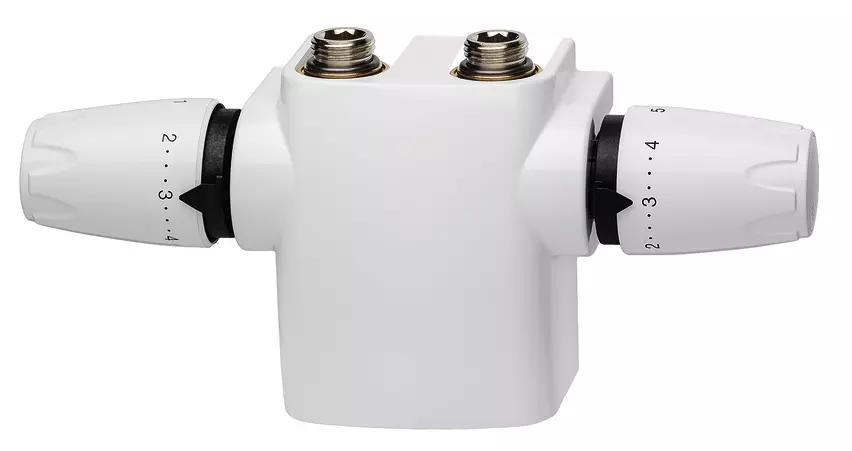

Multilux 4-F-Set

Multilux 4-F-Set

Apatinio pajungimo dviejų taškų radiatoriams su jungtimis R1/2 ar G3/4 ir papildamomis jungtimis grindiniam šildymui

Apatinio pajungimo radiatoriams ir grindiniam šildymui, naudojamas patalpų temperatūrai reguliuoti, bei grįžtamos temperatūros ribojimui. Atstumas tarp pajungimo jungčių centrų 50mm. Pajungimo tipai: kampinis ir tiesus. Montuojami išankstinių nustatymų, 8 padalų V-exact II termostatiniai insertai.

Techninė specifikacijaMultilux-4-F-Set_LT_low.pdf

Product branding

imi_heimeier

Produkto Informacija

Kombinuotas termostatinis vožtuvas su grįžtamos temperatūros ribojimu

Vonios gyvatukams ar radiatoriams ir papildomam grindų šildymui

Radiatorių ir grindinio šildymo uždarymui

Techniniai priežiūrai ar remontui nenutraukiant visos sistemos darbo

Uždengimai

Balta RAL 9016

V-exact II išankstiniai nustatymai hidrauliniaim balansui

Radiatorių ir šildomų grindų kontūrui

Pritaikymas

Grindinio šildymo sistemoms

Dvivamzdė šildymo sistema

Funkcijos

Atskirų kambarių temperatūros valdymui

Maksimaliam grįžtamo vandens temperatūros ribojimui

Išankstiniams nustatymams ir grįžtamos temperatūros ribojimui.

Uždarymas

Dydžiai

DN 15

Dydžiai (DN)

15

Slėgio klasė

PN 10

Temperatūra

Maks. darbinė temperatūra: 90°C

Min. darbinė temperatūra: 2°C

Connection to thermostatic head

M30x1.5, RTL su spec. adapteriu

Žymėjimas

THE, RTL ir II+ žymėjimas. Srauto krypties rodyklė. Balti uždengimo dangteliai.

H = tiekiamas į šildymo sistemą

HR = grįžtamas iš šildymo sistemos

F = tiekiamas į grindinį šildymą

FR = grįžtamas iš grindinio šildymo

Spalva

Balta RAL 9016

Radiatorių jungtys

Perėjimai R1/2 ir G ¾ radiatorių pajungimui. Tolerancijos kompensavimas ± 1,0 mm su specialiomis veržlėmis ir lanksčia plokščia sandarinimo sistema, skirta montuoti be įtempimo.

Vamzdžių jungtis

G3/4 išorinis sriegis plastikinių, varinių, tiksliųjų plieninių arba daugiasluoksnių vamzdžių užveržiamosioms jungtims.

Medžiagos

korpusas: Atsparus korozijai vario ir cinko lydinys.

O-žiedai: EPDM guma

Vožtuvo diskas: EPDM guma

Atbulinė spyruoklė: iš nerūdijančio plieno

Vožtuvo jungtis: Žalvaris, PPS (polifenilsulfidas) ir SPS (sindiotaktinis polistirenas)

Visa termostatinė jungtis gali būti pakeičiama, naudojantis HEIMEIER montavimo įrankiu, neišleidžiant vandens iš sistemos.

Reguliavimo ašis: „Niro“ plieno ašis su sandarinimu, sudarytu iš dviejų O-žiedų. Išorinį O-žiedą galima pakeisti veikiant slėgiu.

Dangtelis: ABS

Paviršiaus padengimas

Korpusas “gunmetal” ir jungiamosios delalės nikeliuotos.

3rd Item Number

9690-57.800

Toliau pateikta lentelė padės jums rasti tinkamą produktą pagal galimus variantus. Norėdami gauti daugiau informacijos, atsisiųskite aukščiau pateiktą duomenų lapą.
