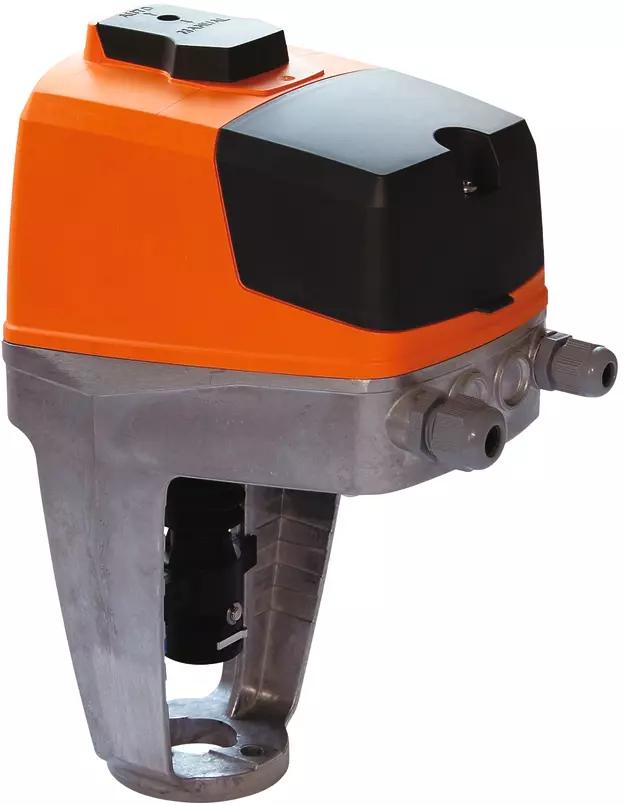

TA-Slider 1600 T-2T
数字化设定推挽式比例调节执行器带有温度测量功 能 - 1600 N
具有温度测量功能的数字可配置执行器，适用于所有带或不带总线 通信的控制系统。可用作安装在 PIBCV 上的末端执行器，用于解决 ΔT 综合症或根据 T 供应或 ΔT 符号检测处理切换。它具有范围广泛 的设置选项，非常灵活，可在现场修改参数。完全可编程的二进制输 入、继电器和可调节阀门最大行程，为先进的水力控制和平衡带来了 新的机会。
Product branding
关键特性
可选温差ΔT和回水温度限定模式 通过确保最佳工作温度，优化生产设 备的效率。
冬夏切换功能 根据输入信号在供热/制冷之间进行切 换，或通过供水温度或温差ΔT信号检 测进行自动切换。
方便、可靠的设置 使用 TA-Dongle，可在智能手机上通 过蓝牙全面定制。
轻松诊断 跟踪最后 10 个错误，方便快速找到系 统故障。
完美连接 利用最常用的BUS总线协议进行通 信。
Functions
3 点控制
自动切换功能
延迟启动
温差ΔT和回水温度限定。
诊断/记录
故障保护位置
手动超控
最小行程设定
模式、状态和位置指示
开关控制
输出信号 VDC
比例控制
读数（供/回水温度，ΔT，阀位）
行程检测
行程限制设置
阀门阻塞保护
阀门堵塞检测
温度
介质温度：0°C - +120°C
工作环境：0°C - +50°C（相对湿度 5-95%, 无冷凝）
储存环境：-20°C - +70°C（相对湿度 5-95%, 无冷凝）
绝对温度
PT1000 AA 级：0°C 时为 ±0.1°C
PT1000 B 级：0°C 时 ±0.3°C
控制速度
3, 4, 6, 8, 12 或 16 s/mm。
默认设置：3 s/mm。
工作电压
24 VAC/VDC ±15% 频率 50/60 Hz ±3 Hz
功率
运行：< 11.5 VA (VAC)；< 5.7 W (VDC) 待机：< 1.1 VA (VAC)；< 0.5 W (VDC)
输入信号
0(2)-10 VDC, Ri 47 kΩ.
0(4)-20 mA R i 500 Ω.
可调灵敏度0.1-0.5 VDC。 0.33 Hz 低通滤波器。
默认设置：比例0-10 VDC。
比例两段式（用于切换）： 0-3.3 / 6.7-10 VDC、 10-6.7 / 3.3-0 VDC、 2-4.7 / 7.3-10 VDC或 10-7.3 / 4.7-2 VDC。
比例： 0-10、10-0、2-10或10-2 VDC。 0-20、20-0、4-20或20-4 mA。
比例分段： 0-5、5-0、5-10或10-5 VDC。 0-4.5、4.5-0、5.5-10或10-5.5 VDC。 2-6、6-2、6-10或10-6 VDC。 0-10、10-0、10-20或20-10 mA。 4-12、12-4、12-20或20-12 mA。
输出信号
0(2)-10 VDC, max. 8 mA, min. 1.25 kΩ.
默认设置：比例0-10 VDC。
Plus版：0(4)-20 mA, max. 700 Ω。
范围：参见“输入信号”。
特性
默认设置：线性
线性，EQM 0.25 和反向 EQM 0.25。
测量精度
温度套管：AA 级 阀内测量口：B 级 表面安装：B 级
时间常数 τ（63%）
阀内测量口：5秒
表面安装：20秒
温度套管：9秒
行程
自动检测阀门行程（行程检测）。
Max. 33 mm
噪声水平
Max. 40 dBA
标志
IMI TA ,货号，名称和技术说明。 LED指示说明。
颜色
橙色 RAL 2011，灰色 RAL 7043。
执行力
1600 N
与阀门连接
使用两个 M8 螺钉连接到阀门，快速连接到阀杆。
温度传感器连接线
无卤素，防火等级 IEC 60332-3-24（C 类）。
线缆
电线横截面*：0.5-2.0 mm2 防护等级 I：H05VV-F 或类似 防护等级 III：LiYY 或类似 *）注意：线缆的粗细需要根据执行器的 耗电量及线长来预先确定，例如执行器的 电压不得低于20.4 VAC/VDC （24 VAC/VDC的85%）。 当在24VAC/VDC供电的执行器上使用 一个VDC的输入信号时，中性线上的电 压降应小于VDC输入信号的定义磁滞水 平。
材质
罩壳：PBT 支架：Alu EN44200
防护等级
IP54 （所有方向） （依照 EN 60529）
防护等级
（依据EN 61140）
Class I
重量
1,6 kg
认证和指令
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
LV-D. 2014/35/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 63000
下表可帮助您根据变体找到相关产品。更多详情，请下载以上数据表
