Powietrze w instalacjach grzewczych i chłodniczych to temat, który budzi coraz większe zainteresowanie zarówno wśród projektantów, instalatorów, jak i użytkowników. W dwóch poprzednich artykułach zostało opisane, dlaczego obecność powietrza w instalacji to poważny problem – prowadzi do spadku wydajności, hałasu, korozji, a w konsekwencji do kosztownych awarii i skrócenia żywotności urządzeń. Omówiono również, w jakich formach powietrze występuje w instalacji i jak skutecznie je eliminować – od wolnych pęcherzyków, przez mikropęcherzyki, aż po powietrze rozpuszczone w czynniku.

Jeśli interesuje Cię, jak skutecznie usunąć powietrze z instalacji podczas jej napełniania i rozruchu, polecamy osobny artykuł poświęcony automatycznym odpowietrznikom. W tym artykule skupimy się na separatorach powietrza - urządzeniach, które są niezbędne podczas codziennej eksploatacji, gdy powietrze występuje w postaci pęcherzyków powietrza, które są trudne do usunięcia tradycyjnymi metodami. Dowiesz się, jak działają separatory powietrza, kiedy są niezbędne, jakie mają ograniczenia oraz jak dobrać i zamontować separator IMI Pneumatex, by zapewnić cichą, wydajną i bezawaryjną pracę instalacji.

Czym są separatory powietrza i jak działają?

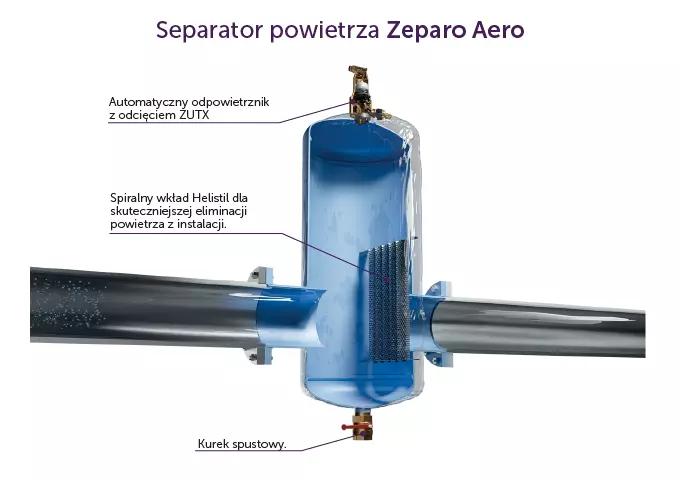

Separatory powietrza to urządzenia zaprojektowane do ciągłego usuwania makro i mikropęcherzyków powietrza podczas pracy instalacji. W przeciwieństwie do zwykłych odpowietrzników, które eliminują tylko wolne powietrze (głównie podczas napełniania), separatory działają nieprzerwanie w trakcie eksploatacji. Ich skuteczność wynika z konstrukcji, która spowalnia przepływ medium i zwiększa powierzchnię kontaktu, umożliwiając nawet najmniejszym pęcherzykom oderwanie się od strugi wody i przez automatyczny odpowietrznik (zamontowany na separatorze) wydostanie się do atmosfery.

Skuteczność separatorów powietrza

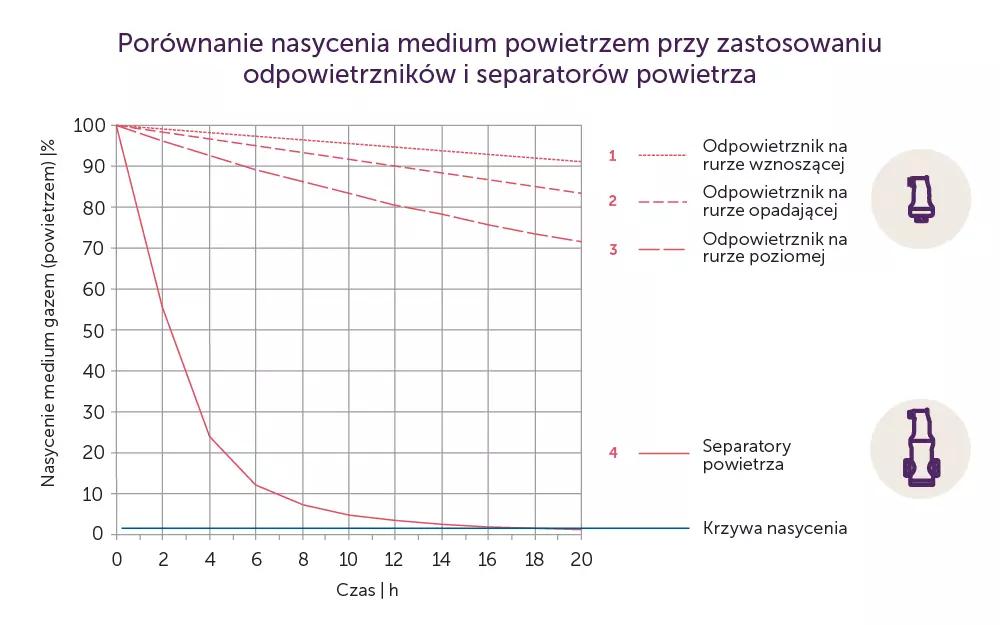

Separatory powietrza są niezastąpione podczas eksploatacji instalacji – tam, gdzie automatyczne odpowietrzniki przestają być w pełni skuteczne. Jak pokazuje praktyka oraz poniższy wykres, separatory w ciągu doby są w stanie usunąć praktycznie wszystkie mikropęcherzyki obecne w instalacji, podczas gdy odpowietrzniki eliminują jedynie powietrze wolne, obecne głównie podczas napełniania.

Ograniczenia separatorów powietrza – kiedy potrzebne są inne rozwiązania?

Choć separatory powietrza są niezwykle skuteczne, mają pewne ograniczenia, o których warto wiedzieć:

• Nie usuwają powietrza rozpuszczonego – eliminują jedynie powietrze w formie pęcherzyków.
• Lokalizacja ma znaczenie – skuteczność separatora zależy od miejsca montażu.
  Najlepiej sprawdza się:
  W instalacjach grzewczych – na zasilaniu, tuż za źródłem ciepła
  W instalacjach chłodniczych (jeżeli parametry pracy i geometria instalacji na to pozwalają) – na powrocie przed źródłem chłodu

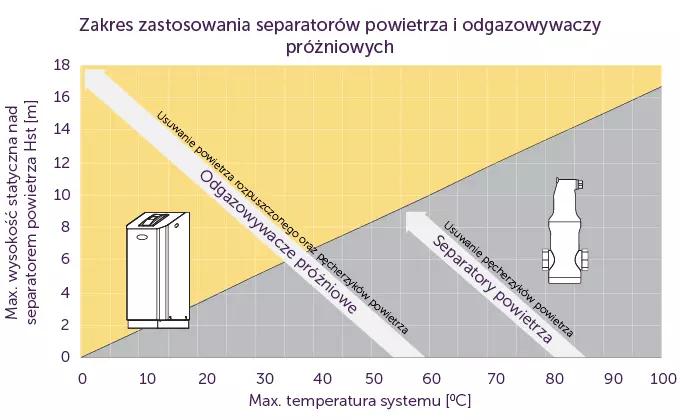

• Wysokość instalacji wpływa na efektywność – w zależności od temperatury pracy, separatory mają określone limity wysokości instalacji:
  Dla instalacji grzewczych w których temperatura wynosi 60°C – do 10 m wysokości nad separatorem
  Dla instalacji chłodniczej w których temperatura wynosi 10°C – to zaledwie 1,7m

Jak prawidłowo dobrać separator powietrza?

• Sprawdź warunki pracy. Zweryfikuj, czy separator będzie działał efektywnie (powietrze w instalacji nie będzie występowało w formie rozpuszczonej), biorąc pod uwagę:

  - Wysokość statyczną nad separatorem Hst
  - Maksymalną temperaturę przed separatorem

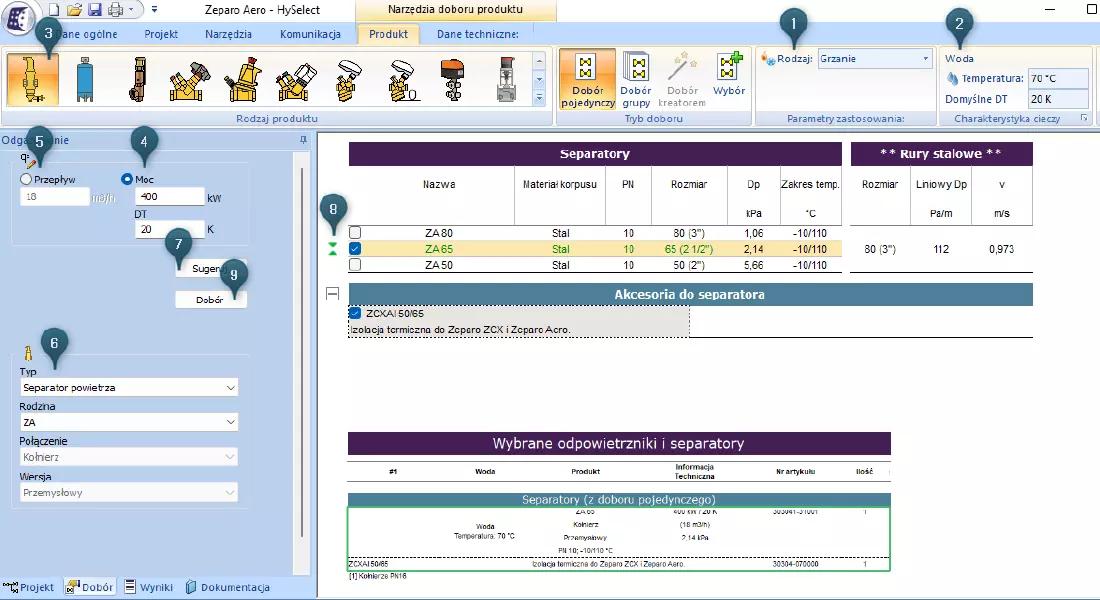

• Przejdź do zakładki „Produkty”

1. Wybierz rodzaj instalacji
2. Uzupełnij parametry pracy i medium
3. Wybierz grupę produktową „Separatory”
4. Uzupełnij moc i Dt
5. lub przepływ
6. Dla zawężenia propozycji doboru można wybrać typ i rodzinę
7. Rozpocznij dobór
8. Wybierz odpowiedni produkt i akcesoria
9. Zatwierdź dobór

Dobór możesz zapisać, aby w dowolnym momencie móc do niego wrócić. Można go również wyeksportować do pliku pdf lub excel.

Potrzebujesz szybkiego doboru na budowie? Pobierz profesjonalny kalkulator hydrauliczny na smartphona HyTune

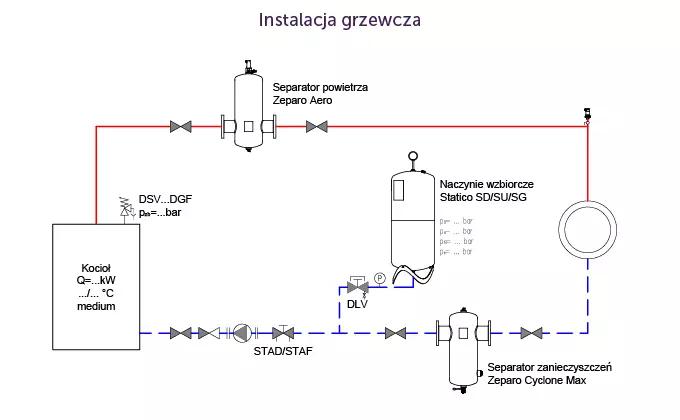

Gdzie projektować i montować separatory powietrza?

W każdym źródle ciepła - wspólny przewód zasilający to doskonała lokalizacja separatora.

W instalacjach chłodniczych, ze względu na niskie temperatury, nie zaleca się stosowania separatorów mikropęcherzyków. Ich wydajność byłaby bardzo niska niezależnie od zastosowanej technologii. Lepszym rozwiązaniem będzie zastosowanie odgazowywacza próżniowego Vento Connect.

Potrzebujesz zamontować separator na odcinku pionowym? Sprawdź separator powietrza Zeparo ZTVI.

Wybierz rozwiązanie dopasowane do Twojej instalacji

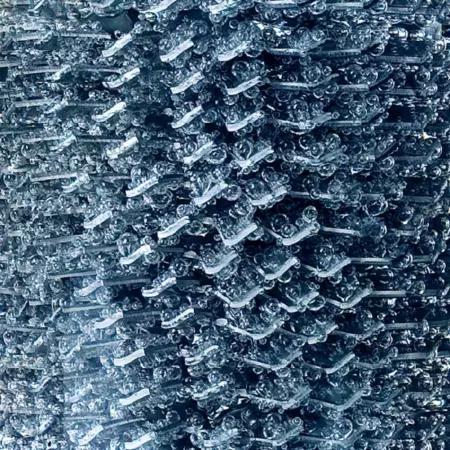

Separatory powietrza skutecznie eliminują obecne pęcherzyki powietrza podczas eksploatacji instalacji. Dzięki nowoczesnym rozwiązaniom, takim jak wkład helikoidalny stosowany w separatorach IMI Pneumatex, możliwe jest ograniczenie hałasu, poprawa wydajności oraz wydłużenie żywotności komponentów instalacji. Warto jednak pamiętać, że separatory nie usuwają powietrza rozpuszczonego – w instalacjach niskotemperaturowych najlepsze efekty daje zastosowanie technologii odgazowania próżniowego.

Dobór odpowiedniego urządzenia do specyfiki instalacji to inwestycja w bezproblemową i ekonomiczną eksploatację. Jeśli chcesz mieć pewność, że Twoje instalacje są prawidłowo zabezpieczone, skorzystaj z dostępnych narzędzi doboru lub porad specjalistów.

Pobierz praktyczny poradnik lub wypróbuj bezpłatny program obliczeniowy HySelect, który pomoże Ci dobrać właściwy separator powietrza do Twojej instalacji.
