Hydraulischer Abgleich: Grundlagen, Verfahren und Bedeutung für die Energieeffizienz moderner Heizsysteme
Der hydraulische Abgleich ist ein zentrales Verfahren der Heizungsoptimierung, das als essenzieller Baustein energieeffizienter Gebäudetechnik gilt. Dennoch wird er in der Praxis häufig unterschätzt oder gar nicht durchgeführt. Dabei ist der hydraulische Abgleich nicht nur für den gleichmäßigen Wärmekomfort in allen Räumen von Bedeutung, sondern auch für die Reduktion von Heizkosten und CO₂-Emissionen.
Mit diesem Ratgeber möchten wir Ihnen einen umfassenden Einblick über die Heizungsoptimierung bieten und beleuchten die Grundlagen, Methoden und Auswirkungen des hydraulischen Abgleichs und ordnen ihn in den Kontext aktueller energetischer Sanierungsstrategien ein.
Inhaltsverzeichnis
Was ist der hydraulische Abgleich?
Relevanz und gesetzliche Grundlagen
Von wegen kompliziert: So funktioniert der hydraulische Abgleich
Im Wohnungsbau - Praxisbeispiel: Hydraulischer Abgleich am Heizkörper
Im Wohnungsbau - Praxisbeispiel: Hydraulischer Abgleich bei Fußbodenheizungen
Vorteile des hydraulischen Abgleichs bei Fußbodenheizungen
Hydraulischer Abgleich im Nicht-Wohnungsbau
Warum ist der hydraulische Abgleich im Nicht-Wohnungsbau so anspruchsvoll?
IMI Serviceleistungen
Was ist der hydraulische Abgleich?
Unter hydraulischem Abgleich versteht man die systematische Einstellung von Heizungsanlagen, sodass jeder Heizkörper oder Heizkreis exakt die benötigte Wassermenge entsprechend seiner Heizlast erhält. Ohne Abgleich fließt zu viel Heizungswasser durch nahegelegene Heizkörper, während entfernt liegende Räume unterversorgt bleiben. Die Folgen sind: ungleichmäßige Wärmeverteilung, unnötig hohe Vorlauftemperaturen, erhöhter Pumpenstromverbrauch und ineffiziente Betriebsweise des Wärmeerzeugers.
Der hydraulische Abgleich ist daher kein optionales Komfort-Feature, sondern eine technische Notwendigkeit, um eine Heizungsanlage normgerecht und effizient zu betreiben.
Relevanz und gesetzliche Grundlagen
Die Bedeutung des hydraulischen Abgleichs ist nicht nur technisch begründet, sondern auch rechtlich verankert. In Deutschland wird er unter anderem durch folgende Regelwerke gefordert:
• Gebäudeenergiegesetz (GEG): verlangt bei Sanierungen und Heizungserneuerungen Maßnahmen zur Heizungsoptimierung.
• VOB/C DIN 18380: schreibt vor, dass Heizungsanlagen hydraulisch abgeglichen sein müssen.
• Förderprogramme (z. B. BAFA, KfW): knüpfen Förderungen für Heizungsmodernisierungen und erneuerbare Wärmeerzeuger an den Nachweis eines hydraulischen Abgleichs.
Somit ist der Abgleich nicht nur eine Frage der Effizienz, sondern auch der gesetzlichen Konformität.
Von wegen kompliziert:
So funktioniert der hydraulische Abgleich
Der hydraulische Abgleich wird in der Praxis ungeachtet aller Vorteile häufig umgangen, da dieser als aufwändig und kompliziert gilt. Ein Blick auf die Verfahren zeigt, dass der hydraulische Abgleich klar definierte Komponenten umfasst, die zudem ein flexibles Vorgehen ermöglichen. Experten unterscheiden bei Zweirohrsystemen zwischen statischem, dynamischem und adaptivem hydraulischem Abgleich; die Vielfalt geht auf technologische Entwicklungen über mehrere Jahrzehnte zurück. Grundsätzlich unterscheiden sich die Verfahren hinsichtlich der eingesetzten Technologien, Funktionen und Einsatzgebiete.
- Der statische hydraulische Abgleich gemäß DIN 94679 („Hydraulische Systeme in Heiz-, kühl- und raumlufttechnischen Anlagen“) justiert die Wasserdurchflussmenge am Verbraucher manuell über voreinstellbare Ventile. Diese Einstellungen beruhen auf einem vorab ermittelten Sollwert und bleiben während des Betriebs konstant.
- Im Gegensatz dazu nutzt der dynamische hydraulische Abgleich druckunabhängige Ventile und ermöglicht so eine laufende Reaktion auf die Systembedingungen. Über die Ventile lässt sich die Wassermenge ebenfalls voreinstellen – mit einem wesentlichen Unterschied: Die Ventile haben einen internen Differenzdruckregler, über den sie Druckverluste im Heizungsnetz und schwankende Volumenströme jederzeit ausgleichen können – für eine noch genauere Versorgung des Systems mit Wasser.
- Der adaptive Abgleich hingegen setzt auf Algorithmen, die den hydraulischen Abgleich automatisch auf Basis von Messgrößen (z. B. Differenzdruck, Durchfluss, Temperatur) durchführen. Diese Systeme passen sich kontinuierlich und selbstständig an den aktuellen Bedarf an. Die Grundlagen der Anlagenhydraulik müssen bei auch bei diesen Verfahren berücksichtigt werden.
Daneben existieren einfache thermische Verfahren. Diese Systeme steuern die Wärmeabgabe in Räumen bedarfsgerecht, indem sie verschiedene Temperaturmessungen nutzen. Üblicherweise ermitteln sie die Vorlauf-, Rücklauf- und Raumtemperatur. Die Funktionsweise dieser Systeme unterscheidet sich je nach Hersteller stark.
Bei der Auswahl des Verfahrens sowie der zugehörigen Komponenten müssen die Grundlagen der Anlagenhydraulik sowie die Einsatzgrenzen und Anwendungsbereiche der jeweiligen Lösung genauestens beachtet werden. Derzeitig werden Verfahren mit Zertifikaten angeboten, die diese Information nur unzureichend ausweisen. Es gilt also, die technische Dokumentation zu prüfen. Der statische und dynamische hydraulische Abgleich sind jeweils anerkannte Regeln der Technik.
Eine Frage des Verfahrens
So entscheidend wie die technologische Seite des hydraulischen Abgleichs ist auch die regulatorische. Hydraulische Abgleiche müssen SHK-Installateure nach Verfahren B der ZVSHK-Fachregel „Optimierung von Heizungsanlagen im Bestand“ durchführen. Verfahren B zielt darauf ab, zunächst die Gebäude- und Raumheizlast per Software zu berechnen – anders als das inzwischen obsolete Verfahren A, das bis Ende 2022 in dieser Hinsicht galt, ohne den spezifischen Gegebenheiten von Gebäuden Rechnung zu tragen. Wärmebedarfe wurden lediglich nach dem Gebäudealter und der Raumfläche geschätzt; vorhandene Erfahrungswerte bildeten demnach die (ungenaue) Grundlage.
Verfahren B schafft mit präzisen Heizlastberechnungen, die unter anderem Rohrnetze, Druckverluste und Volumenströme umfassen, die Grundlage für einen korrekten hydraulischen Abgleich. Den Rahmen, um die benötigte Wärmeleistung für jeden einzelnen Raum eines Gebäudes zu ermitteln, liefert die DIN EN 12831. Fehlen die Raumheizlastwerte nach DIN 12831, lassen sich nicht alle Heizkörper oder Flächenheizungen exakt mit der benötigten Wärmemenge versorgen. Diese Norm bildet damit die unverzichtbare Basis für einen präzisen hydraulischen
Abgleich nach Verfahren B, das mitunter über die Förderfähigkeit geplanter Optimierungsmaßnahmen entscheidet. Für Förderanträge ist seit dem 01.01.2023 nur noch das Verfahren B für die BEG-Förderung zulässig.
Das damalige Bundesministerium für Wirtschaft und Klimaschutz hat darüber hinaus eine Checkliste veröffentlicht, die Auskunft über die Anerkennung gleichwertiger Verfahren gibt. Darin sind unter anderem detaillierte Anforderungen an die Zertifizierung und das Verfahren aufgeführt. Grundsätzlich entbinden diese Systeme nicht von der Pflicht zur Ermittlung der Heizlast und Temperaturen, der Einstellung der Anlagenparameter und der Anlagendokumentation.
SHK-Experten, die den klassischen hydraulischen Abgleich korrekt umsetzen, machen alles richtig. Bei der Auswahl von alternativen Systemen müssen das Verfahren und dessen Einsatzgrenzen bewertet und berücksichtigt werden. In jedem Fall unterstützt der hydraulische Abgleich bei der Einsparung von Energiekosten, liefert Raumkomfort und minimiert den negativen Einfluss auf unser Klima.
Energetische und ökonomische Vorteile
Ein fachgerecht durchgeführter hydraulischer Abgleich führt zu messbaren Verbesserungen:
• Energieeinsparung: Reduktion des Heizenergiebedarfs um bis zu 15 %.
• Komfortsteigerung: Gleichmäßige Wärmeverteilung in allen Räumen.
• Längere Lebensdauer der Anlage: Schonender Betrieb von Pumpen, Ventilen und Wärmeerzeugern.
• Klimaschutz: Verringerung der CO₂-Emissionen durch geringeren Brennstoffverbrauch.
Gerade in Kombination mit Brennwerttechnik, Wärmepumpen oder Niedertemperaturheizungen ist der hydraulische Abgleich unverzichtbar, um die Effizienzpotenziale moderner Wärmeerzeuger voll auszuschöpfen.
Im Wohnungsbau

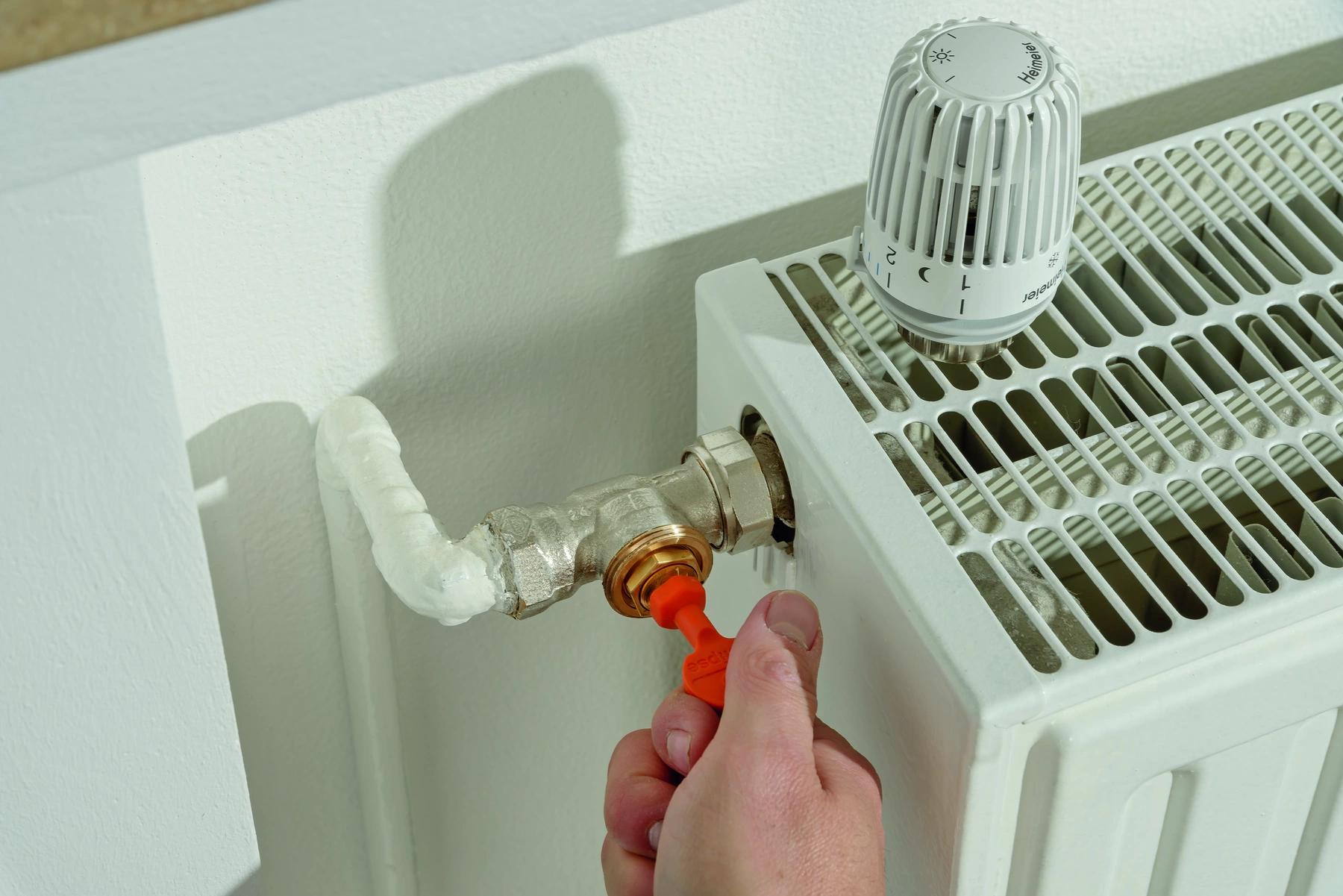

Praxisbeispiel: Hydraulischer Abgleich am Heizkörper
Bei einem typischen Mehrfamilienhaus ohne Abgleich zeigt sich häufig folgendes Bild: Die Heizkörper im Erdgeschoss werden überversorgt und überhitzen, während die Heizkörper im Dachgeschoss nicht ausreichend warm werden. Der Bewohner im Dachgeschoss dreht die Thermostatkopf vollständig auf, was wiederum den Gesamtdurchfluss erhöht. Die Heizungspumpe arbeitet auf einem unnötig hohen Niveau, die Vorlauftemperatur muss angehoben werden – ein Teufelskreis der Ineffizienz.
Durch den hydraulischen Abgleich werden an jedem Heizkörper die Ventile exakt eingestellt. Ergebnis: gleichmäßige Temperaturen, niedrigere Pumpenleistung, optimierter Brennwertnutzen.
Im Wohnungsbau

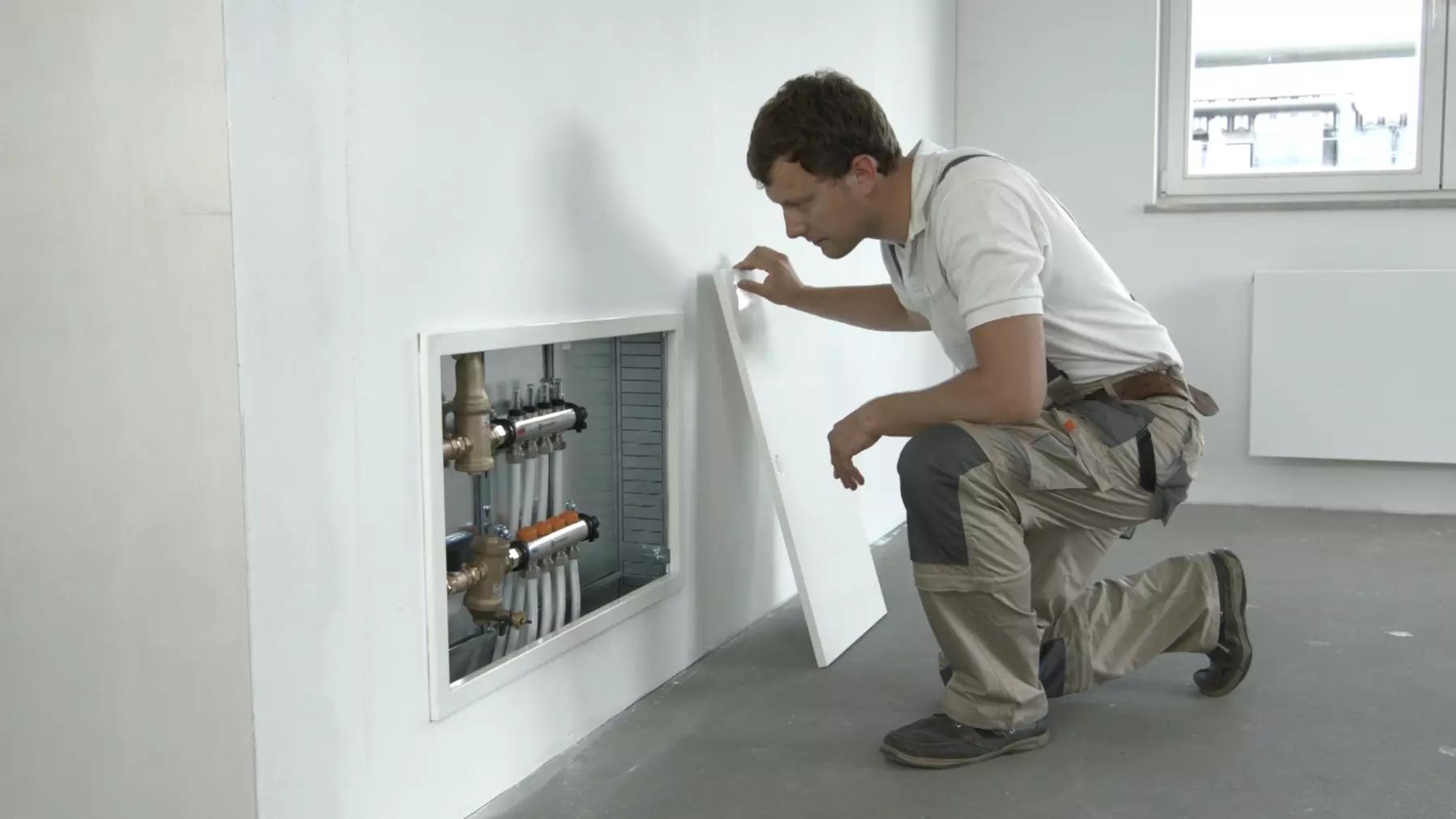

Praxisbeispiel: Hydraulischer Abgleich bei Fußbodenheizungen
Die Fußbodenheizung gilt als besonders komfortables und effizientes Heizsystem. Dennoch können ohne einen korrekten hydraulischen Abgleich Probleme wie ungleichmäßige Wärmeverteilung, erhöhte Vorlauftemperaturen oder unnötig hohe Heizkosten auftreten. Der hydraulische Abgleich sorgt dafür, dass jeder Heizkreis die exakt benötigte Wassermenge erhält – ein entscheidender Schritt für Energieeffizienz, Komfort und Langlebigkeit der Anlage.
Warum ist der hydraulische Abgleich bei Fußbodenheizungen so wichtig?
Fußbodenheizungen arbeiten mit niedrigen Vorlauftemperaturen und großen Heizflächen. Schon geringe Abweichungen im Volumenstrom führen zu merklichen Temperaturunterschieden zwischen Räumen. Typische Probleme ohne Abgleich:
- Überheizung von Räumen nahe dem Wärmeerzeuger
- Unterversorgung entfernter Heizkreise
- Höherer Energieverbrauch durch unnötig hohe Pumpenleistung
- Verlängerte Aufheizzeiten
Der Abgleich stellt sicher, dass jeder Raum gleichmäßig warm wird – unabhängig von der Rohrlänge oder der Anzahl der Heizschleifen.

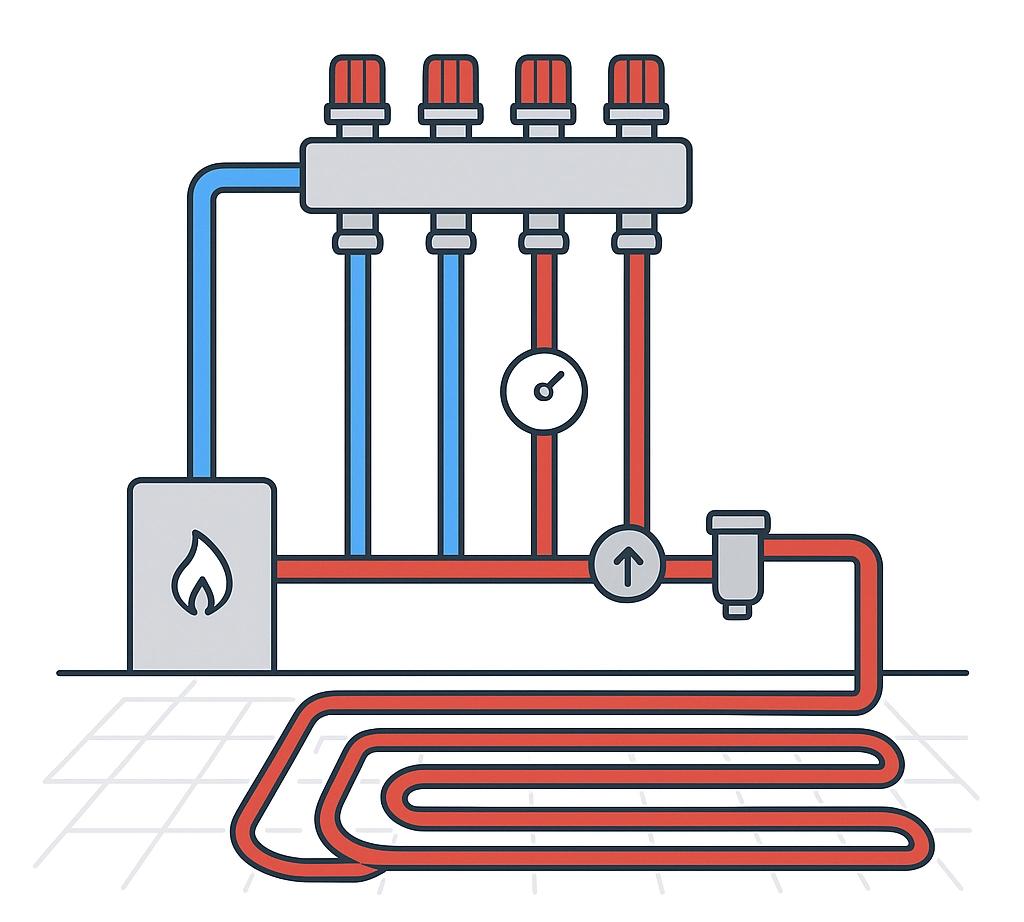

Verfahren des hydraulischen Abgleichs bei Fußbodenheizungen
1. Berechnung der Heizlast
Zunächst wird die Heizlast pro Raum bestimmt. Sie gibt an, wie viel Wärmeleistung notwendig ist, um den Raum auch bei tiefen Außentemperaturen ausreichend zu beheizen.
2. Ermittlung der Volumenströme
Aus der Heizlast und der gewünschten Vorlauftemperatur ergibt sich der erforderliche Volumenstrom pro Heizkreis.
3. Einstellung am Heizkreisverteiler
Die berechneten Werte werden direkt am Heizkreisverteiler umgesetzt. Moderne Verteiler verfügen über Durchflussmesser, mit denen die Wassermenge für jeden Heizkreis exakt eingestellt werden kann.
4. Pumpen- und Regelungstechnik
Eine drehzahlgeregelte Hocheffizienzpumpe sorgt dafür, dass die eingestellten Volumenströme stabil eingehalten werden. Thermostate oder Raumregler steuern die Feinanpassung.
Vorteile des hydraulischen Abgleichs bei Fußbodenheizungen
- Energieeinsparung: Senkung des Heizenergiebedarfs um bis zu 15 %
- Niedrigere Vorlauftemperatur: optimal für Wärmepumpen und Brennwertkessel
- Gleichmäßiger Komfort: keine kalten oder überhitzten Räume mehr
- Schonung der Anlage: geringere Pumpenleistung, weniger Verschleiß
- Förderfähigkeit: Voraussetzung für Zuschüsse durch BAFA und KfW
Praxisbeispiel
In einem Neubau mit 8 Heizkreisen einer Fußbodenheizung klagen die Bewohner über ungleichmäßige Temperaturen. Nach dem hydraulischen Abgleich werden die Durchflussmengen korrekt eingestellt:
- Wohnzimmer: 2,0 l/min
- Bad: 1,5 l/min
- Schlafzimmer: 0,9 l/min
Das Ergebnis: gleichmäßige Temperaturen, Reduktion der Vorlauftemperatur von 40 °C auf 34 °C und eine spürbare Senkung der Heizkosten.
Fazit
Der hydraulische Abgleich bei Fußbodenheizungen ist unverzichtbar für einen effizienten und komfortablen Betrieb. Er sorgt für gleichmäßige Wärme, senkt die Betriebskosten und ist in vielen Fällen sogar gesetzlich vorgeschrieben. Wer eine Fußbodenheizung besitzt – egal ob im Neubau oder im Bestand – sollte den hydraulischen Abgleich unbedingt durch einen Fachbetrieb durchführen lassen.
Lösungen für den hydraulischen Abgleich im Wohnungsbau
Hydraulischer Abgleich im Nicht-Wohnungsbau
Im Nicht-Wohnungsbau – etwa in Bürogebäuden, Schulen, Krankenhäusern oder Industriehallen – stellen Heizungs- und Kühlsysteme deutlich höhere Anforderungen an Planung und Betrieb als im Wohnungsbau. Großflächige Heiz- und Kühldecken, Lüftungsanlagen mit Heizregister, lange Rohrleitungen und zahlreiche Verbraucher führen schnell zu hydraulischen Ungleichgewichten, wenn kein fachgerechter hydraulischer Abgleich durchgeführt wird.
Der Abgleich ist hier nicht nur eine Komfortfrage, sondern essenziell für Betriebssicherheit, Energieeffizienz und Normenkonformität (z. B. EnEV, GEG).
Warum ist der hydraulische Abgleich im Nicht-Wohnungsbau so anspruchsvoll?
Anders als im Wohnungsbau, wo häufig Heizkörper oder Fußbodenheizungen dominieren, bestehen Anlagen im Nicht-Wohnungsbau meist aus komplexen Heizkreisen mit:
- unterschiedlichen Temperaturniveaus (z. B. Heizkörper 70/55 °C, Heiz-/Kühldecken 35/28 °C)
- zentralen Lüftungsgeräten mit Heiz- und Kühlregistern
- großen Verteilnetzen mit mehreren Steigsträngen
- hohen Anforderungen an Regelgenauigkeit (z. B. Raumluftqualität in Krankenhäusern)
Ohne Abgleich kommt es zu Überversorgung nahe dem Wärmeerzeuger und Unterversorgung entfernter Anlagenteile – mit drastischen Folgen: kalte Räume, ineffiziente Wärmeerzeugung, laute Pumpen, steigende Betriebskosten.
Beispiel: Bürogebäude mit Heiz- und Kühldecken
Ausgangslage
Ein modernes Bürogebäude mit 6 Stockwerken wird über eine zentrale Wärmepumpe versorgt. Die Wärme- und Kälteverteilung erfolgt über Heiz-/Kühldecken sowie über ein Lüftungsgerät mit Heizregister.
Probleme ohne hydraulischen Abgleich
- Die oberen Stockwerke werden unzureichend temperiert, während die unteren überhitzen.
- Das Lüftungsgerät erhält nicht die nötige Wassermenge und kann die Zuluft nicht ausreichend erwärmen.
- Die Wärmepumpe arbeitet mit unnötig hoher Vorlauftemperatur und verliert an Effizienz.
Umsetzung des Abgleichs
- Hydraulische Berechnung aller Heizkreise und Stränge anhand der jeweiligen Heizlast.
- Drosselung über Strangregulierventile in den unteren Stockwerken, um den Volumenstrom gleichmäßig zu verteilen.
- Einbau automatischer Differenzdruckregler, um Druckschwankungen im Netz auszugleichen.
- Einzelraumregelung über motorische Ventile in den Heiz-/Kühldecken.
- Optimierung der Pumpensteuerung – die Hocheffizienzpumpen passen ihre Leistung nun dynamisch an den tatsächlichen Bedarf an.
Ergebnis
- Gleichmäßige Temperaturen in allen Räumen
- Reduzierte Vorlauftemperatur von 45 °C auf 38 °C
- Energieeinsparung von ca. 20 %
- Verlängerte Lebensdauer der Pumpen und Regelventile
Vorteile im Nicht-Wohnungsbau
- Planungssicherheit: stabile Anlagenhydraulik bei wechselnder Nutzung
- Energieeffizienz: optimaler Betrieb von Wärmepumpen, Kälteanlagen und BHKW
- Komfort: konstante Raumtemperaturen und Luftqualität
- Förderfähigkeit: Voraussetzung für viele öffentliche Förderprogramme
- Nachhaltigkeit: geringerer CO₂-Ausstoß und bessere Ökobilanz
Fazit
Der hydraulische Abgleich im Nicht-Wohnungsbau ist unverzichtbar, um die hohen Anforderungen moderner Gebäude zu erfüllen. Am Beispiel des Bürogebäudes zeigt sich, dass ohne Abgleich Energieverschwendung, Komforteinbußen und Anlagenverschleiß die Folge wären. Durch den gezielten Einsatz von Strangregulierventilen, Differenzdruckreglern und intelligenter Pumpentechnik lassen sich Effizienzpotenziale von 15–25 % erschließen – ein entscheidender Beitrag zur Erreichung der Klimaziele.
Lösungen für den hydraulischen Abgleich im Nicht-Wohnungsbau
Zum Schluß
Der hydraulische Abgleich ist mehr als eine Pflichtmaßnahme – er ist ein wissenschaftlich fundiertes Verfahren der Heizungsoptimierung, das ökonomische, ökologische und rechtliche Vorteile vereint. Insbesondere im Zuge der Energiewende und steigender Anforderungen an die Gebäudeenergieeffizienz wird er zu einem Schlüsselfaktor für nachhaltiges Heizen.
Wer heute seine Heizungsanlage effizient und zukunftssicher betreiben will, kommt am hydraulischen Abgleich nicht vorbei.
